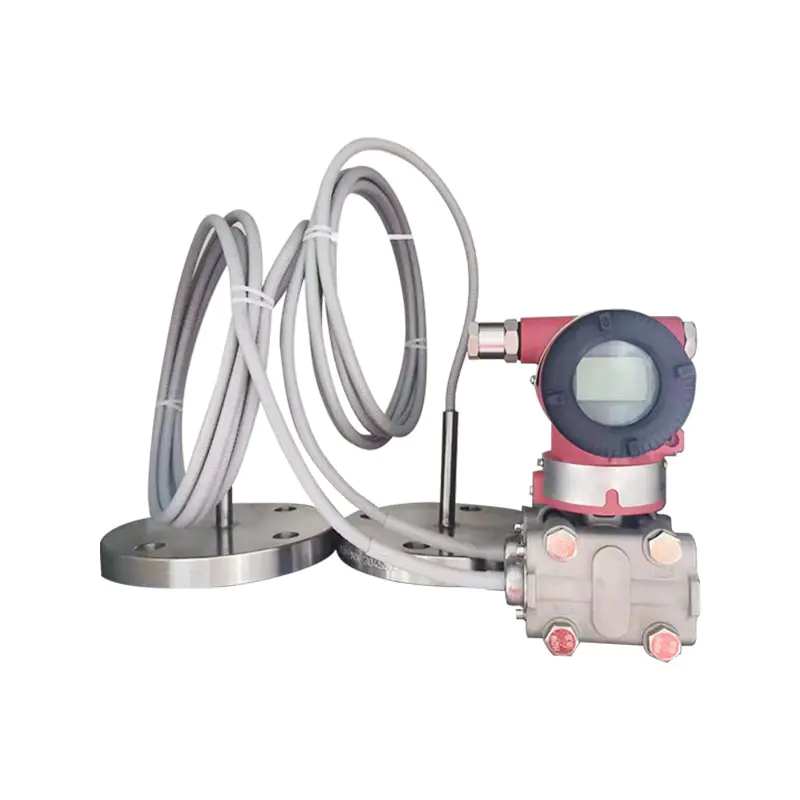

XG3051DP Drukverschiltransmitter op afstand

Vraag 1: Wat is het belangrijkste doel van de XG3051DP externe zender met dubbele flens voor metingen?
A: Hoofdzakelijk gebruikt voor het meten van drukverschil; vaak gebruikt voor het meten van vloeistofniveau, debiet en mediumdichtheid in gesloten tanks. Capillaire isolatiestructuur met dubbele flens, geschikt voor hoge viscositeit, gemakkelijke kristallisatie, sterke corrosie en media met hoge temperaturen, om mediumblokkering en corrosie van het sensorlichaam te voorkomen, output 4-20mA HART en interface met DCS/PLC-systeem.
Vraag 2: Wat zijn de redenen voor een onnauwkeurig nulpunt en numerieke drift na installatie van dubbele flens?
A: Afwijking kan worden veroorzaakt door veranderingen in de omgevingstemperatuur, capillaire compressie, membraanaanslag en kristallisatie, en onjuiste instellingen van de migratieparameters. Na installatie moet ter plaatse een nulpuntmigratie worden uitgevoerd; Vermijd knijpen en buigen van de haarvaten met een kleine straal; Wanneer de bedrijfstemperatuur aanzienlijk verandert, verhoogt u de instrumentdemping op passende wijze.
Vraag 3: Hoe kies ik het materiaal van het flensdiafragma?
A: 316L roestvrij staal is geselecteerd voor normale werkomstandigheden; Corrosieve media kunnen worden gekozen uit Hastelloy-legering en tantaalfilm. Geef bij het plaatsen van een bestelling de mediumnaam, temperatuur en druk op, zodat de membraan- en capillaire vulvloeistof gemakkelijk op elkaar afgestemd kunnen worden.
Vraag 4: Wat zijn de taboes op het installeren van capillaire buisjes?
A: Het doorsnijden of hard buigen van capillaire buisjes is niet toegestaan; de minimale buigradius is > 50 mm en ze kunnen niet worden ingeknepen of gestoten. Het capillaire buisje is aan de binnenkant gevuld met afdichtvloeistof. Als het eenmaal beschadigd is en gaat lekken, zal het instrument direct defect raken en kan het niet meer ter plaatse worden gerepareerd.

Procesconnectiviteitsinstructies voor eenzijdig doorsturen zonder doorstuurflenzen

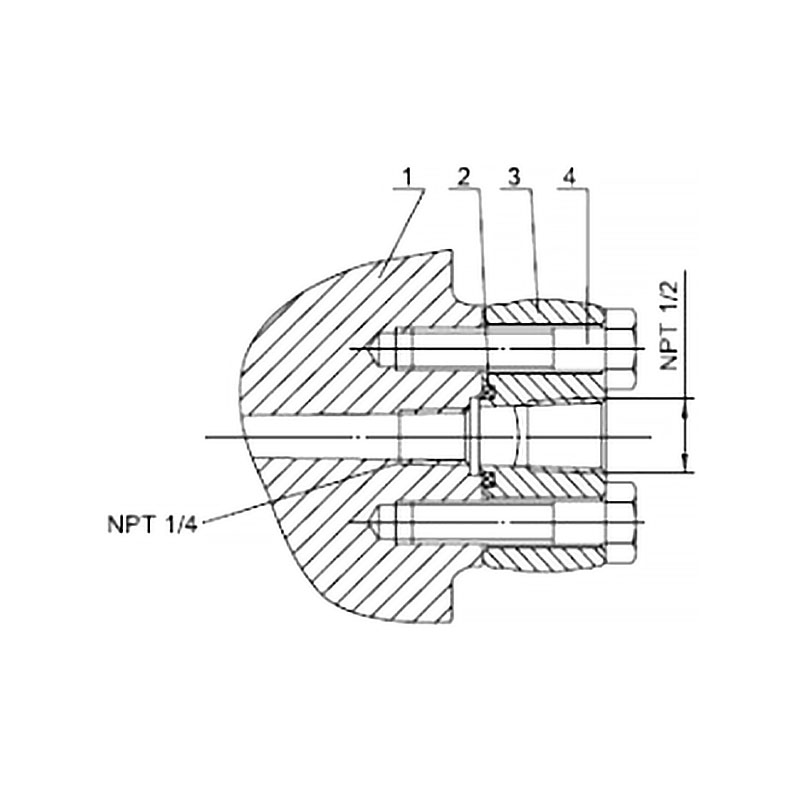

1/2-NPT roestvrijstalen elliptische flens (code 1)		1. Flens van de drukkamer
		2. O-ringafdichting
		3. NPT 1/2 elliptische flensaansluiting
		4. Bout

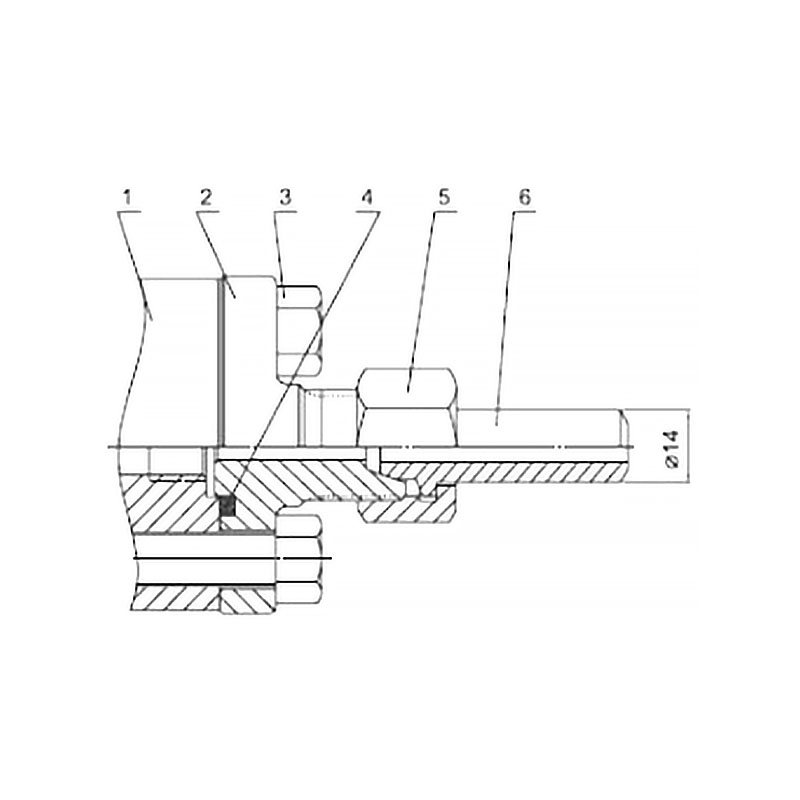

M20x1,5 roestvrijstalen T-connector (code 2)		1. Flens van de drukkamer
		2. M20×1,5 T-vormige mannelijke schroefdraadfitting
		3. Bout
		4. O-ring
		5. M20×1,5 moer
		6. Drukinvoerbuis

Meetparameters: drukverschil, vloeistofniveau

Het minimumbereik van de externe zender moet de grootste waarde zijn tussen de minimumbereiken in Tabel 1 en Tabel 2.
Het instelbare bereik mag niet kleiner zijn dan het minimumbereik. Het maximale bereik van de externe zender is de kleinste waarde tussen het maximale bereik van het zenderlichaam en de nominale druk van de niveauflens.

Uitgangssignaal
2-draads, 4–20 mA DC HART-uitgang, digitale communicatie; het HART-protocol wordt over het 4–20 mA DC-signaal heen gelegd.
Uitgangssignaallimieten: Imin = 3,9 mA, Imax = 20,5 mA

De dempingsconstante van de versterkercomponent bedraagt ​​0,1 s; de tijdconstante van de sensor en de externe afdichtingsflens varieert van 0,2 ~ 6 s, afhankelijk van het sensorbereik, de bereikverhouding, de capillaire lengte en de viscositeit van de vulvloeistof.
De extra instelbare tijdconstante varieert van 0,1 ~ 60 s.

Het zenderlichaam kan op elke positie worden vastgezet. De optimale installatieconditie is om de procesflensas verticaal te houden. Positieafwijking zal een corrigeerbare nulverschuiving veroorzaken. De elektronische behuizing kan tot 360° worden gedraaid en kan met de stelschroef in elke hoekpositie worden vastgezet.
De externe afdichtingsflens wordt aangesloten op een bijpassende flens die voldoet aan de ANSI/DIN-normen. De bijpassende flens moet worden uitgerust met een zachte pakking en bevestigingsbouten en moeren (bouten en moeren zijn optioneel voor gebruikers).
Voor zenders met dubbele afdichting op afstand moeten de capillaire assemblages en flenzen op afstand worden geïnstalleerd in een omgeving met zoveel mogelijk dezelfde omgevingstemperatuur.
De minimale buigradius van het capillair bedraagt ​​75 mm. Oprollen is ten strengste verboden!

Omgevingsomstandigheden

Temperatuurlimiet procesmedium
Middelmatige temperatuur: -30~400°C

Opmerking: Er moet speciale aandacht worden besteed aan waarden die het bovenstaande temperatuur- en drukbereik overschrijden; hieraan kan worden voldaan
speciaal ontwerp.

Vermogens- en belastingsomstandigheden
De voedingsspanning bedraagt 24V
R≤(Us-12V) /Imax kQ 2
waarbij Imax=23 mA
Maximale voedingsspanning: 42VDC
Minimale voedingsspanning: 12 VDC, 15 VDC (LCD-display met achtergrondverlichting)
Belastingsbereik digitale communicatie: 250 ~ 600Q

Opmerking: (1) Een beschrijving van het prestatieniveau: Tijdens het testen zijn de prestaties normaal binnen de grenzen van de technische specificaties.
(2) B Beschrijving van prestatieniveau: Tijdens het testen nemen functies of prestaties tijdelijk af of verdwijnen ze, maar kunnen zich vanzelf herstellen; feitelijke bedrijfsomstandigheden, opslag en gegevens blijven ongewijzigd.

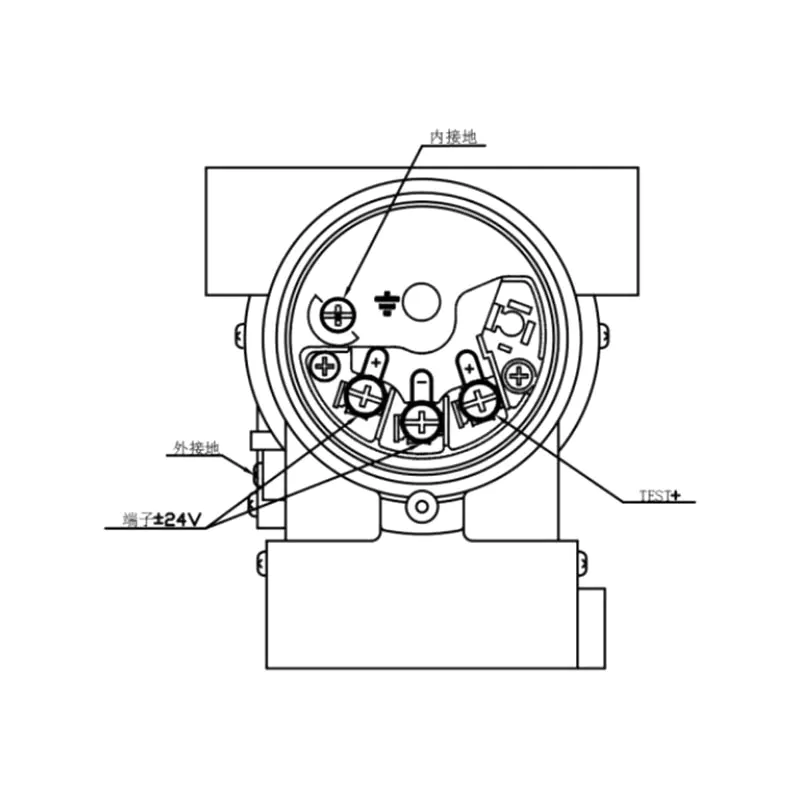

Figuur 5: Elektrisch aansluitschema

Opmerking: De snelle interfacefunctie is gelijk aan de signaalterminal.

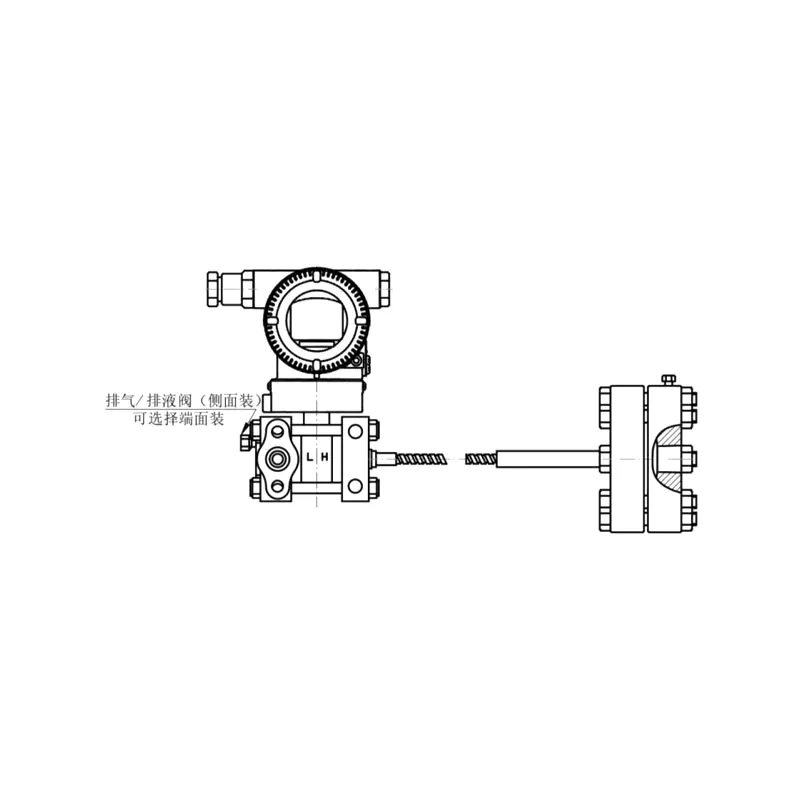

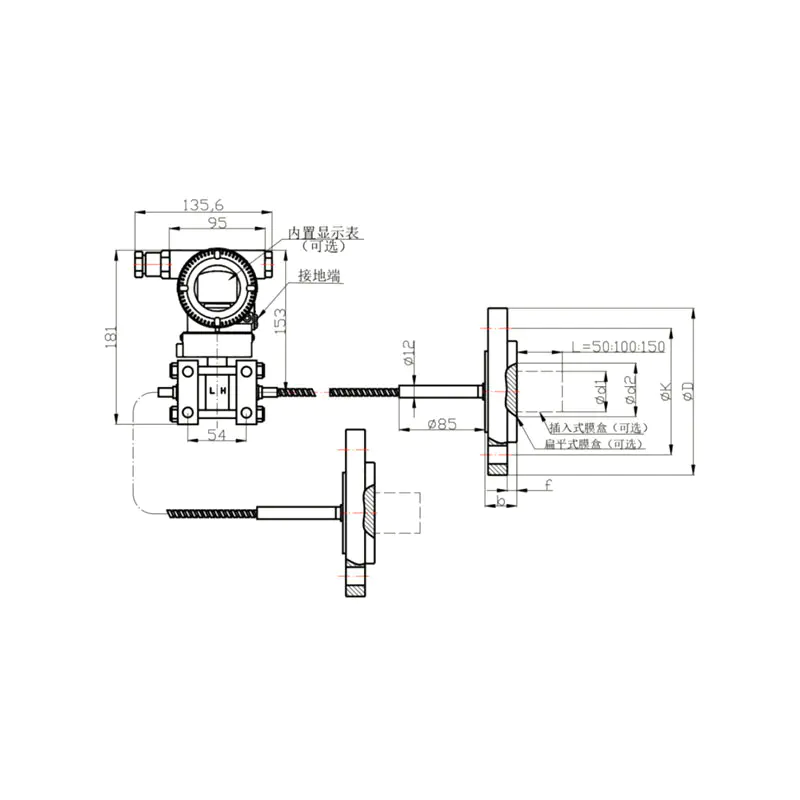

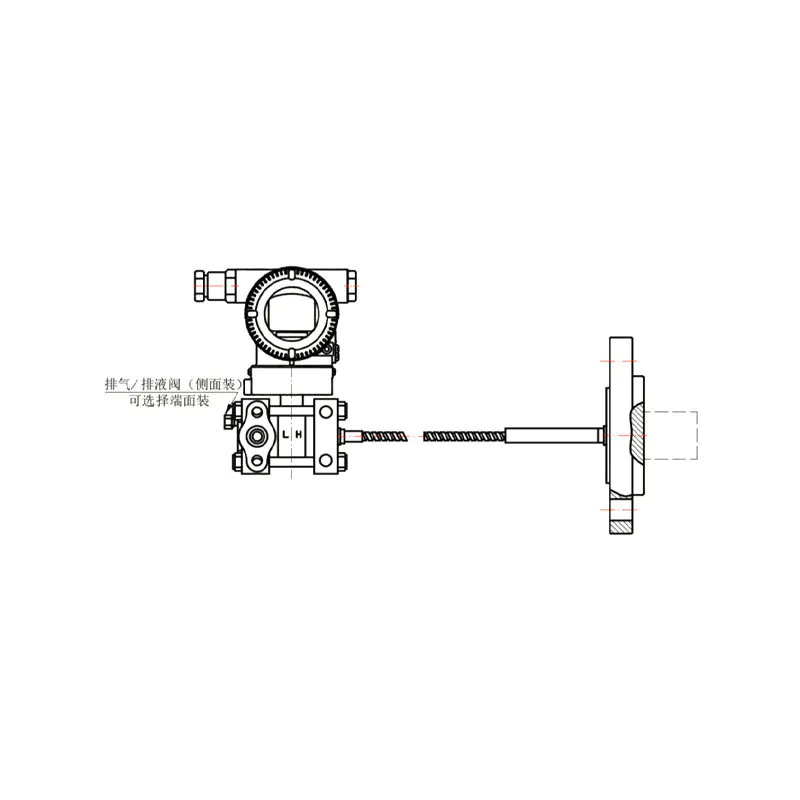

Tekening 1: Basistype dubbelzijdige drukverschilafdichting op afstand	Tekening 2: Montagetekening basistype enkelzijdig drukverschil op afstand

Opmerking:
(1) De enkelzijdige afdichting op afstand van het basistype drukverschil kan zowel aan de hogedrukzijde als aan de lagedrukzijde van het zenderlichaam worden geïnstalleerd.
(2) De installatiemethode van het zenderlichaam voor enkelzijdige of dubbelzijdige basistype drukverschilafdichtingen op afstand is dezelfde als die van de drukverschiltransmitter uit de XG3051DP-serie.

Opmerking:Usercanoptionallyequipinsaatonbosannut.

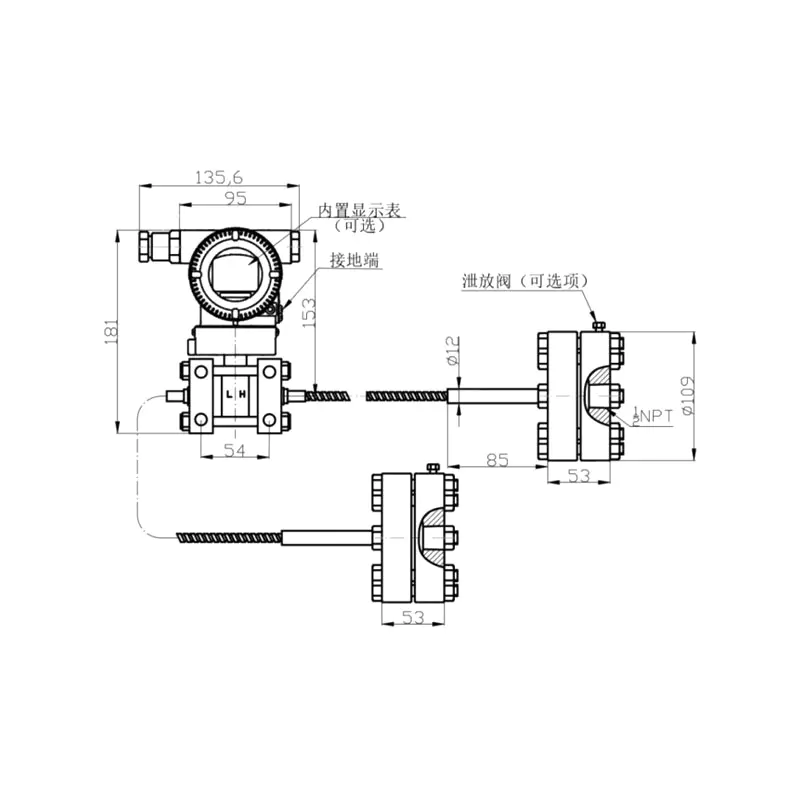

Figuur 3	Figuur 4 Enkelzijdige op schroefdraad gemonteerde externe afdichting voor drukverschil

Opmerking:
(1) De enkelzijdige op schroefdraad gemonteerde externe afdichting voor drukverschil kan worden geïnstalleerd aan de hogedrukzijde of de lagedrukzijde van het zenderlichaam.
(2) De installatiemethode van het zenderlichaam voor enkelzijdige en dubbelzijdige op schroefdraad gemonteerde externe afdichtingen voor drukverschil is dezelfde als die van de drukverschiltransmitter uit de XG3051DP-serie.
