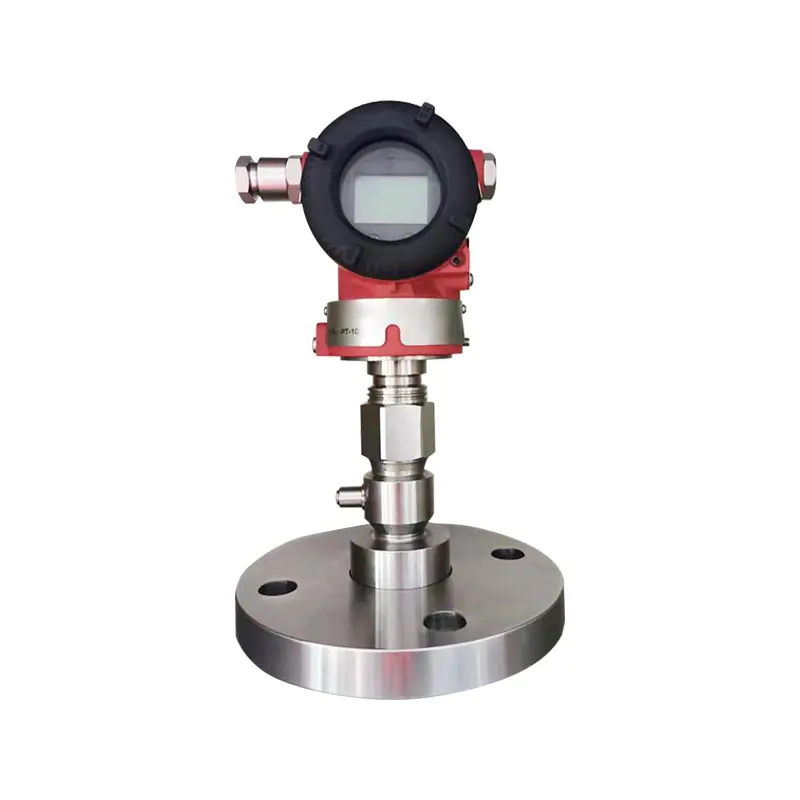

XG3051T Afstandsbedieningszender voor verschildruk/absolute druk

Vraag 2: Hoe kies ik tussen manometerdruk en absolute druk?
A: Selecteer manometerdruk voor het meten van de relatieve atmosferische druk. Bij het meten van vacuüm en negatieve druk moet de absolute druk worden geselecteerd als referentie voor de werkomstandigheden, en deze kan niet worden gemengd; anders zullen er aanzienlijke meetfouten optreden.

Q3: Wat is het uitgangssignaal? Kan ik verbinding maken met een HART-handheld-apparaat?
A: Standaard 4-20 mA analoge uitgang, gecombineerd met het digitale HART-protocol, ondersteunt configuratie ter plaatse, bereikaanpassing, nulpuntkalibratie van de HART-controller, en kan worden aangesloten op DCS- en PLC-systemen.

Vraag 4: Hoe kies ik het materiaal voor film voor overdracht op afstand?
A: Conventioneel 316L roestvrij staal; voor sterk corrosieve media kunnen Hastelloy-legering en tantaalfilm worden geselecteerd, en de samenstelling en temperatuur van de media kunnen worden opgegeven bij het bestellen.

Meetbereik

Het minimumbereik van de externe zender voor manometerdruk/absolute druk moet de grootste waarde zijn van de minimumbereiken gespecificeerd in Tabel 1 en Tabel 2. Het aangepaste bereik mag niet kleiner zijn dan het minimumbereik.
Het maximale bereik van de externe overdruk-/absolute druktransmitter moet de kleinste waarde zijn tussen het maximale bereik van het zenderlichaam en de nominale druk van de externe flens.

De dempingsconstante van de versterkercomponent bedraagt ​​0,1 s; de tijdconstante van de sensor en de externe afdichtingsflens varieert van 0,2 ~ 6 s, afhankelijk van het sensorbereik, de bereikverhouding, de capillaire lengte en de viscositeit van de vulvloeistof.
De extra instelbare tijdconstante varieert van 0,1 ~ 60 s.

De afstandsflens voor meter/absolute druk wordt aangesloten op bijpassende flenzen die voldoen aan ANSI/DIN-normen. Dergelijke op elkaar aansluitende flenzen moeten worden uitgerust met zachte pakkingen en montagebouten en moeren (bouten en moeren zijn optioneel voor gebruikers).

Voor afstandstransmitters met meter/absolute druk en capillaire buizen: als de externe afdichtingsconstructie onder het zenderhuis is geïnstalleerd, mag het maximale hoogteverschil tussen de externe afdichtingsconstructie en het zenderhuis minder dan 5 m bedragen. Als de werkdruk lager is dan 100 kPa absoluut, installeer dan het zenderhuis onder de externe afdichting.

De minimale buigradius van het capillaire buisje bedraagt ​​75 mm. Oprollen is niet toegestaan!

Omgevingsomstandigheden

Temperatuurlimiet procesmedium
Middelmatige temperatuur: -30~400°C

Opmerking: Er moet speciale aandacht worden besteed aan waarden die het bovenstaande temperatuur- en drukbereik overschrijden; hieraan kan worden voldaan
speciaal ontwerp.

Vermogens- en belastingsomstandigheden
De voedingsspanning bedraagt 24V
R≤(Us-12V) /Imax kQ 2
waarbij Imax=23 mA
Maximale voedingsspanning: 42VDC
Minimale voedingsspanning: 12 VDC, 15 VDC (LCD-display met achtergrondverlichting)
Belastingsbereik digitale communicatie: 250 ~ 600Q

Opmerkingen:
(1) Prestatieniveau A: De prestaties blijven tijdens de test binnen de grenzen van de technische specificaties.
(2) Prestatieniveau B: Tijdens de test kan tijdelijke verslechtering of verlies van functie/prestatie optreden, maar het apparaat kan zich automatisch herstellen. De werkelijke bedrijfsstatus en opgeslagen gegevens blijven ongewijzigd.

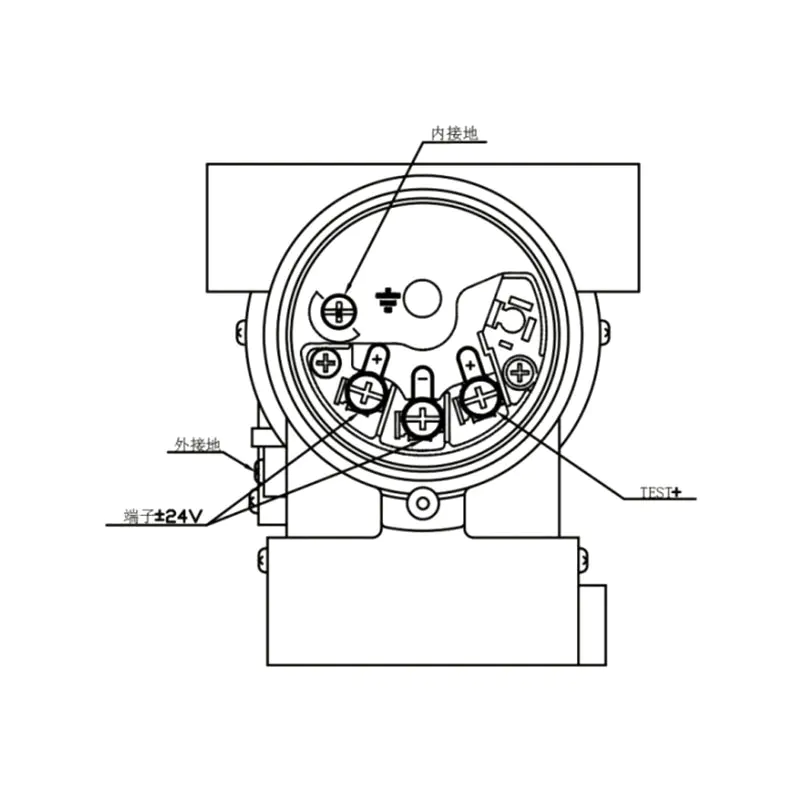

Figuur 6: Elektrisch aansluitschema

Opmerking: De snelle interfacefunctie is gelijk aan de signaalterminal.

Opmerking 6: Wanneer u afdichtingen voor externe druk-/vacuümtransmissie selecteert voor apparaten met interne membranen, voltooi dan eerst de selectie van de XG3051T-meter/vacuümtransmitter en selecteer optie R uit rij 40 in de XG3051T-optietabel.

Opmerking 10: Wanneer u een flensafdichtingsapparaat met afstandsbediening met schroefdraad selecteert, voltooi dan eerst de selectie voor het lichaamsgedeelte van de XG3051T overdruk-/absolute druktransmitter en selecteer optie R voor de externe transmissie in rij 40 van de XG3051T-optietabel.

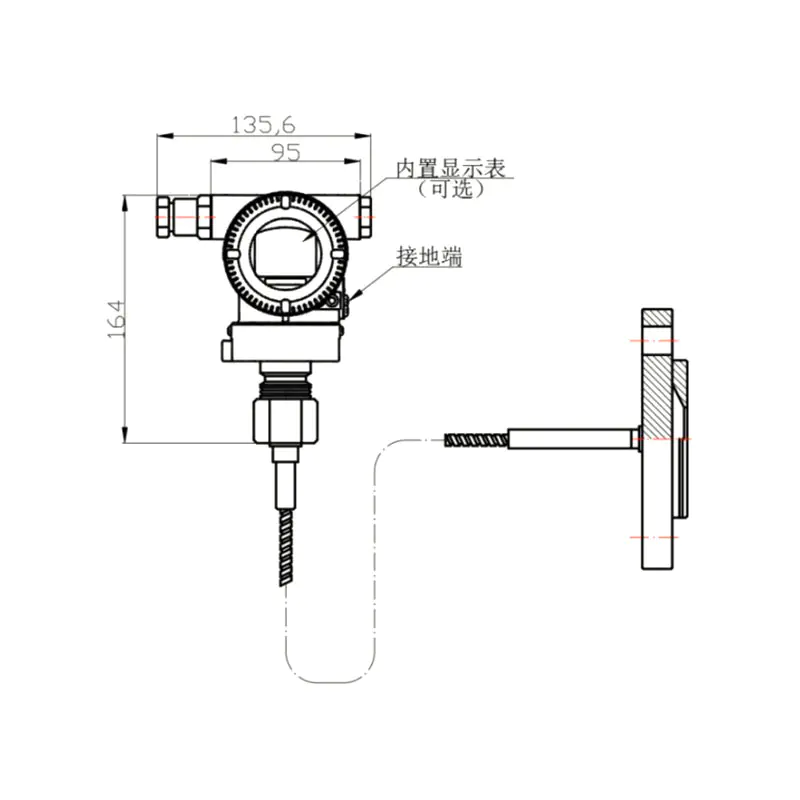

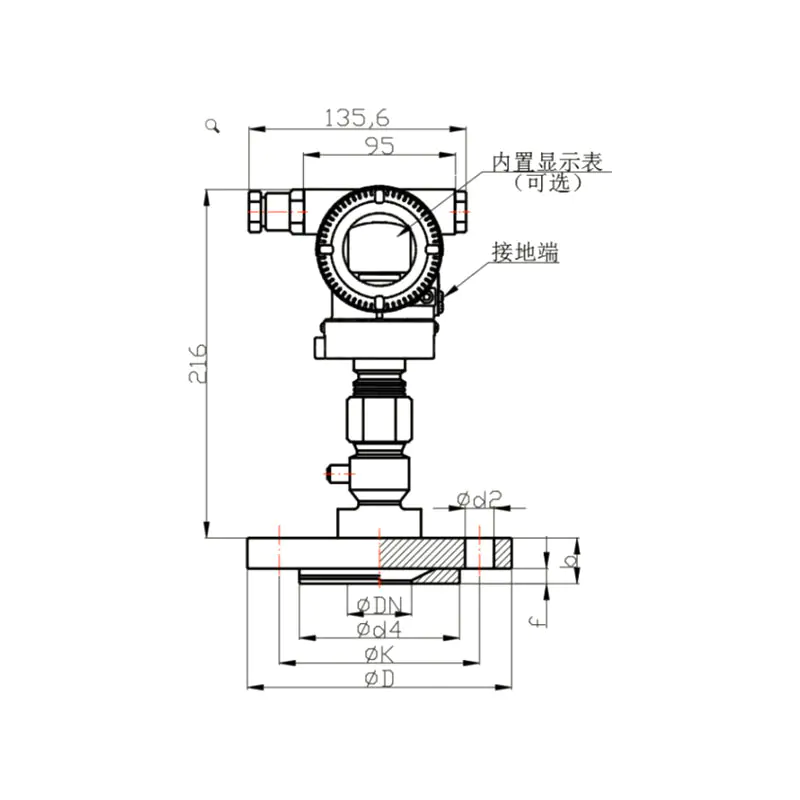

Figuur 1. Schema van het basistype afstandsverzegelingsapparaat (RS-type)	Afbeelding 2. Schema voor directe montage van het basistype extern verzegelingsapparaat (RN-type)

Opmerking: Gebruikers kunnen optioneel bouten en moeren installeren.

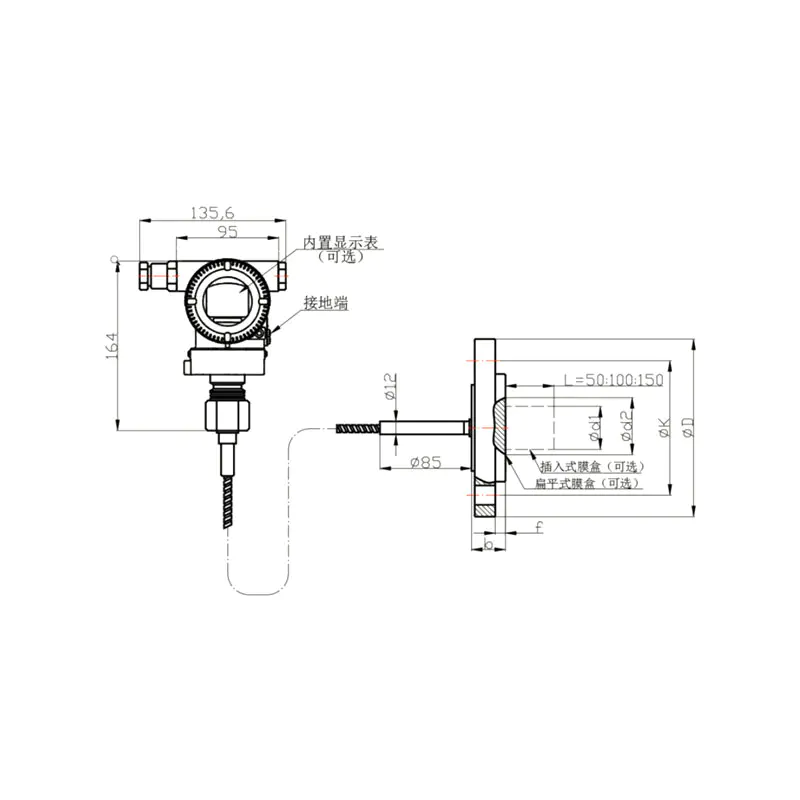

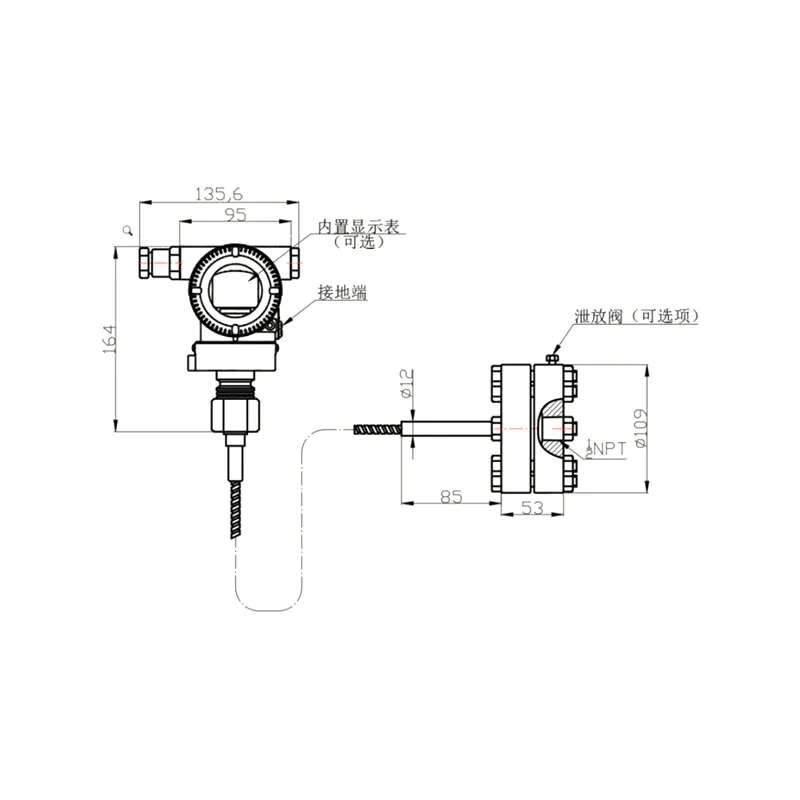

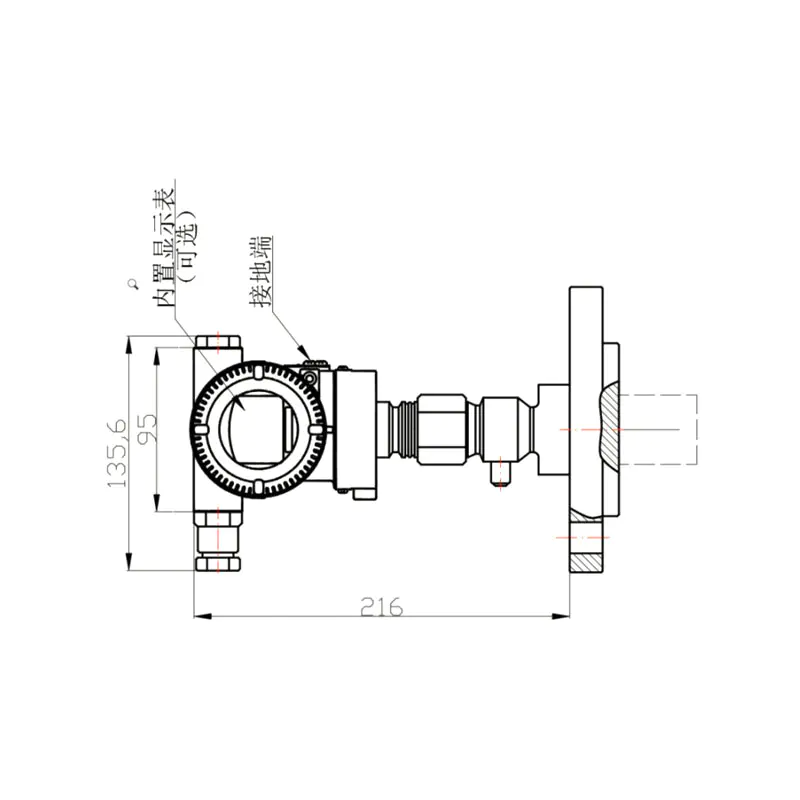

Afbeelding 3: Afdichtingsapparaat op afstand met intern membraan (VS-type)	Figuur 4: Direct installatieschema van een op afstand bedienbaar afdichtingsapparaat met intern membraan (UN-type)	Figuur 5: Diagram van installatie met schroefdraad en afstandsbediening (RTW-type)
