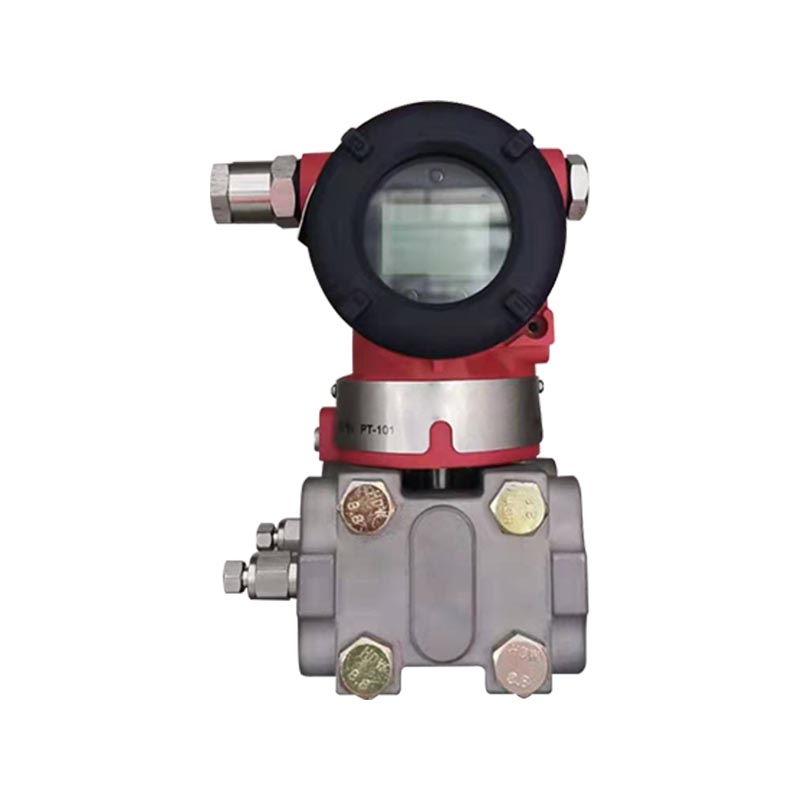

XG3051DP Differentiële druktransmitter

Name: XG3051DP Differentiële druktransmitter
Rating: 5 (99 reviews)

Productintroductie:
XG3051DP behoort tot de in eigen land geproduceerde capacitieve intelligente drukverschiltransmitter uit de 3051-serie, die het principe van capacitieve detectie toepast om het drukverschil van het gemeten medium om te zetten in een 4-20mA HART-standaardsignaal. Het kan worden gebruikt voor het meten van procesparameters zoals drukverschil, vloeistofniveau, debiet, vloeistofniveau in gesloten container, drukverschil in pijpleidingen, enz. Het wordt veel gebruikt in DCS- en PLC-besturingssystemen.

Toepassingsindustrie:
1. Petrochemische industrie: vloeistofniveau in de reactieketel, debiet van de pijpleiding, verschil in filterdruk, vloeistofniveau in de tank, veel gebruikt in explosieveilige omstandigheden.
2. Energie-industrie: monitoring van ketel- en turbinesystemen in energiecentrales, stoom- en waterstroomsnelheid, onderdruk van de oven, vloeistofniveau van de container en filterdrukverschil.
3. Waterbehandeling/milieubescherming: riool- en waterzuiveringsprocessen, tankniveau, pijpleidingdebiet, filterdrukverschil.
4. Metallurgische industrie: meting van vloeistofdrukverschil, gemiddeld vloeistofniveau en procespijplijnstroom in smeltprocessen.
5. Papierindustrie: pulpvloeistofniveau, filterdrukverschil, processtroommeting.

Neem contact met ons op

VOORV：XG3051LT Drukverschil vloeistofniveautransmitter VOLGENDE：XG3051DP Drukverschiltransmitter op afstand

Veelgestelde vragen Prestatiespecificaties Functionele specificaties Installatie Instructies voor procesaansluiting Elektrische aansluitingen Model- en specificatiecodetabel Fysieke specificaties

Vraag 1: Welke parameters kan XG3051DP meten?
A: Dit is een drukverschiltransmitter die het drukverschil in de kern meet. Door middel van differentiële drukconversie kan het de pijpleidingstroom, het vloeistofniveau in de gesloten container, het drukverschil voor en na de filters en de negatieve druk van de oven meten. Het is niet mogelijk om de absolute druk rechtstreeks te meten. Bij het meten van de flow kan de HART-vierkantswortelfunctie worden geactiveerd om flowsignalen uit te voeren.

Vraag 2: Wat is de reden voor een onnauwkeurig zenderuitgangssignaal en een grote nulafwijking?
A: Er zijn lekkages, verstoppingen en vloeistofophopingen in de positieve en negatieve drukleidingen; ② Fout in instelling bereikmigratie; ③ Plotselinge veranderingen in de omgevingstemperatuur; ④ Het membraan wordt blootgesteld aan overdruk. Geef prioriteit aan het controleren van de impulsleidingen en herkalibreer de nul en het bereik met behulp van een HART-controller.

Vraag 3: Wat zijn de voorzorgsmaatregelen voor de XG3051DP tweedraadsbedrading?
A: Door gebruik te maken van een DC24V tweedraadssysteem, zonder onderscheid te maken tussen positieve en negatieve signaallijnen, bedraagt de maximale circuitbelasting niet meer dan 500 Ω; HART-communicatie vereist een circuit dat in serie is aangesloten met een weerstand van 250 Ω; Volg strikt de explosieveilige specificaties voor bedrading in explosieveilige situaties en zorg voor een betrouwbare aarding van de behuizing.

Vraag 4: Welke bedrijfsomstandigheden vereisen vervanging van niet-316L-membranen?
A: Het geteste medium is een zeer corrosief medium (sterk zuur, sterke alkali, hoog gehalte aan chloride-ionen), 316L zal corroderen en het is noodzakelijk om Hastelloy C-, Monel- of Tantalum-filmvellen te selecteren; Voedsel- en farmaceutische hygiëneomstandigheden vereisen op maat gemaakte hygiënische membraanstructuren.

Referentienauwkeurigheid voor het aanpassen van het bereik
(Inclusief op nul gebaseerde lineariteit, hysteresis en herhaalbaarheid) ± 0,075%
Als TD>10 (TD = Maximaal bereik / aangepast bereik), is de nauwkeurigheid: ± (0,0075 × TD)%
De nauwkeurigheid voor worteluitvoer is 1,5 keer de bovengenoemde lineaire referentienauwkeurigheid.

Omgevingstemperatuureffect

Spancode	Totaal effect van -20℃ ~ 65℃
A	±(0,45 × TD 0,25)% × Span
B	±(0,30 × TD 0,20)% × Span
C/D/E	±(0,20 × TD 0,10)% × Span
Spancode	Totaal effect voor -40℃ ~ -20℃ en 65℃ ~ 85℃
A	±(0,45 × TD 0,25)% × Span
B	±(0,30 × TD 0,20)% × Span
C/D/E	±(0,20 × TD 0,10)% × Span
Buiten bereik-effect	±0,075% × bereik

Statisch drukeffect

Spancode	Effecthoeveelheid
A	±(0,15%URL 0,10%bereik) / 4MPa
B	±(0,10%URL 0,075% bereik) / 16MPa
C/D/E	±(0,05%URL 0,05%bereik) / 16MPa

Overdrukeffect

Spancode	Effecthoeveelheid
A	±0,2% × bereik / 4 MPa
B	±0,2% × bereik / 16 MPa
C/D/E	±0,1% × bereik / 16 MPa

Stabiliteit op lange termijn

Spancode	Effecthoeveelheid
A	±0,5% × bereik/jaar
B	±0,2% × bereik/jaar
C/D/E	±0,1% × bereik/jaar

Voedingseffect: ±0,001% /10V (12-42 V DC), verwaarloosbaar.

Bereik en grenzen
Spanwijdtewijdtewijdtewijdtewijdtecode	Artikel	kPa	mbar
A	Span	0,1 ~ 1	1 ~ 10
A	Bereik	−1 ~ 1	−10 ~ 10
B	Span	0,2 ~ 6	2 ~ 60
B	Bereik	−6 ~ 6	−60 ~ 60
C	Span	0,4 ~ 40	4 ~ 400
C	Bereik	−40 ~ 40	−400 ~ 400
D	Span	2,5 ~ 250	25 ~ 2500
D	Bereik	−250 ~ 250	−2500 ~ 2500
E	Span	20 ~ 2000	0,2 ~ 20 bar
E	Bereik	−500 ~ 2000	−5 ~ 20 bar

Parameter	Specificatie
Bereik Limits	Vrij instelbaar binnen de boven- en ondergrenzen van het bereik. Het wordt aanbevolen om de spancode met de laagst mogelijke turndown-ratio te selecteren om de prestaties te optimaliseren.
Nul-instelling	Nul en bereik kunnen worden aangepast aan elke waarde binnen het meetbereik, op voorwaarde dat: Gekalibreerd bereik ≥ Minimum bereik
Montagepositie-effect	Veranderingen van de montagepositie evenwijdig aan het membraan veroorzaken geen nulafwijking. Als de positie ten opzichte van het membraanoppervlak met meer dan 90° verandert, ontstaat er een nulpuntverschuiving binnen <0,4 kPa (corrigeerbaar door nulpuntinstelling). Geen spaneffect.
Uitvoer	2-draads, 4~20 mA DC, optionele HART digitale communicatie.
	Lineaire of vierkantsworteluitvoer selecteerbaar.
	Uitvoer signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Alarmstroom	Laag-alarmmodus (min): 3,7 mA
	Hoog-alarmmodus (max): 21 mA
	Geen-alarmmodus (vasthouden): houd de geldige stroom vóór de fout vast
	Standaard: hoog-alarmmodus
Reactietijd	Dempingsconstante van versterkereenheid: 0,1 s; sensortijdconstante: 0,1~2 s (afhankelijk van bereik en turndown).
	Extra instelbare tijdconstante: 0,1~60 s.
	Niet-lineaire uitvoereffecten (bijvoorbeeld vierkantswortel) zijn afhankelijk van de functie en kunnen worden berekend.
Opwarmtijd	< 15 sec
Omgevingstemperatuur	−40 ~ 85 ℃
Omgevingstemperatuur	−20 ~ 65 ℃ (met LCD en fluorrubber O-ring)
Opslag-/transporttemperatuur	−50 ~ 85 ℃; −40 ~ 85 ℃ (met LCD-display)
Werkdruk	Nominale werkdruk: 16 MPa / 25 MPa / 40 MPa (drie beoordelingen)
Statische druklimiet	Van 3,5 kPa absolute druk tot nominale druk. De proefdruk kan 1,5 maal de nominale druk bedragen, gelijktijdig op beide zijden van de zender uitgeoefend.
Unidirectionele overbelastingslimiet	Unidirectionele overbelasting tot nominale druk
Elektromagnetische compatibiliteit (EMC)	Zie bijlage Tabel met elektromagnetische compatibiliteit op de volgende pagina

Voeding en belastingsomstandigheden
Voedingsspanning	24 V, R ≤ (Us − 12 V) / Imax kΩ
Voedingsspanning	(waarbij Imax = 23 mA)
Maximale voedingsspanning	42 V DC
Minimale voedingsspanning	12 V DC; 15 VDC (met verlicht LCD-scherm)
Belastingsbereik digitale communicatie	250 ~ 600Ω

Elektrische aansluiting
M20×1,5 kabelwartel; aansluitblok geschikt voor geleiders van 0,5 ~ 2,5 mm².

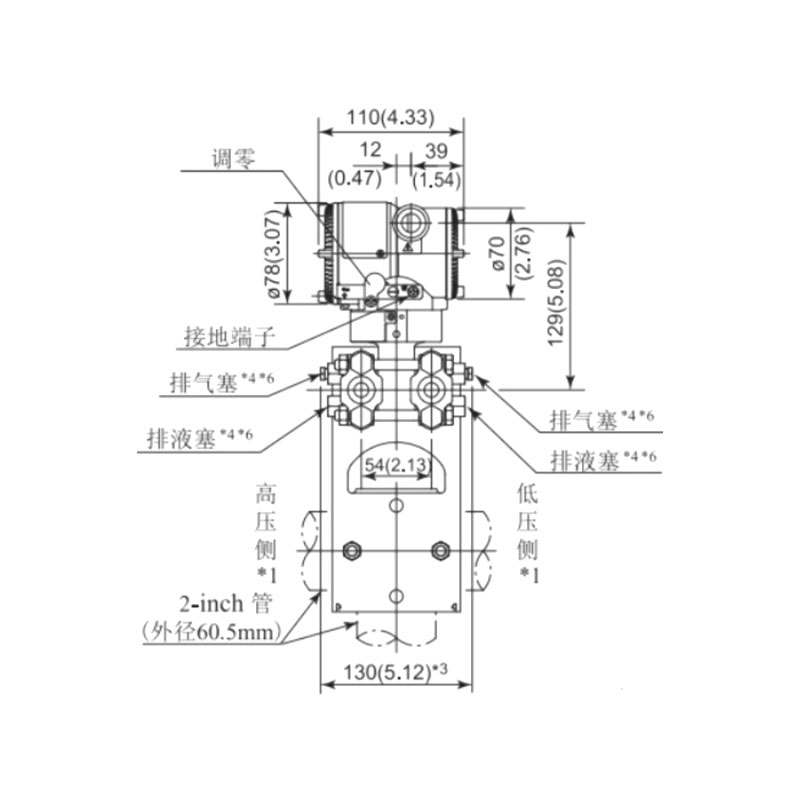

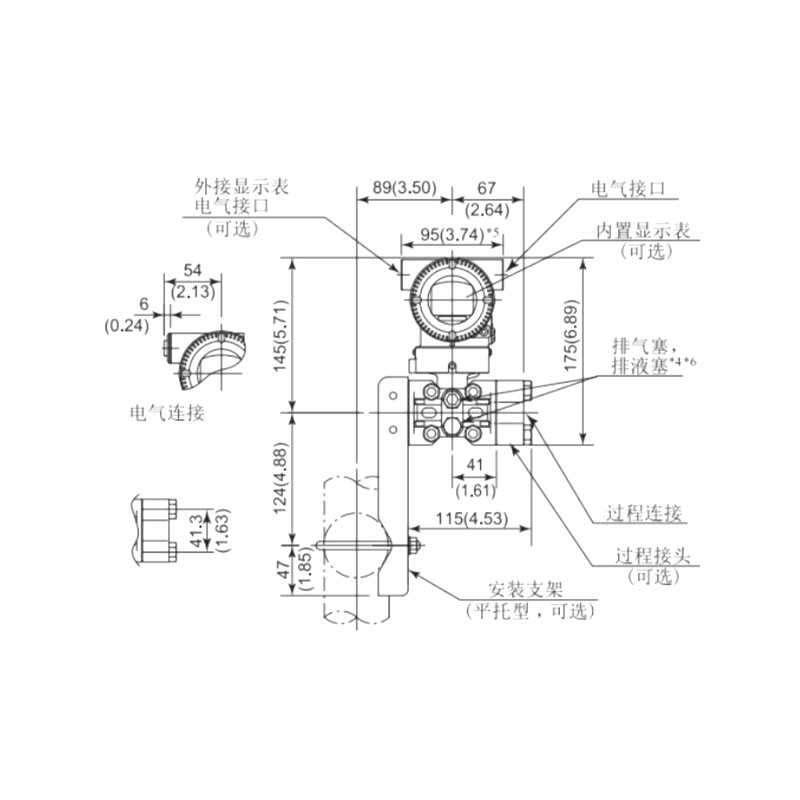

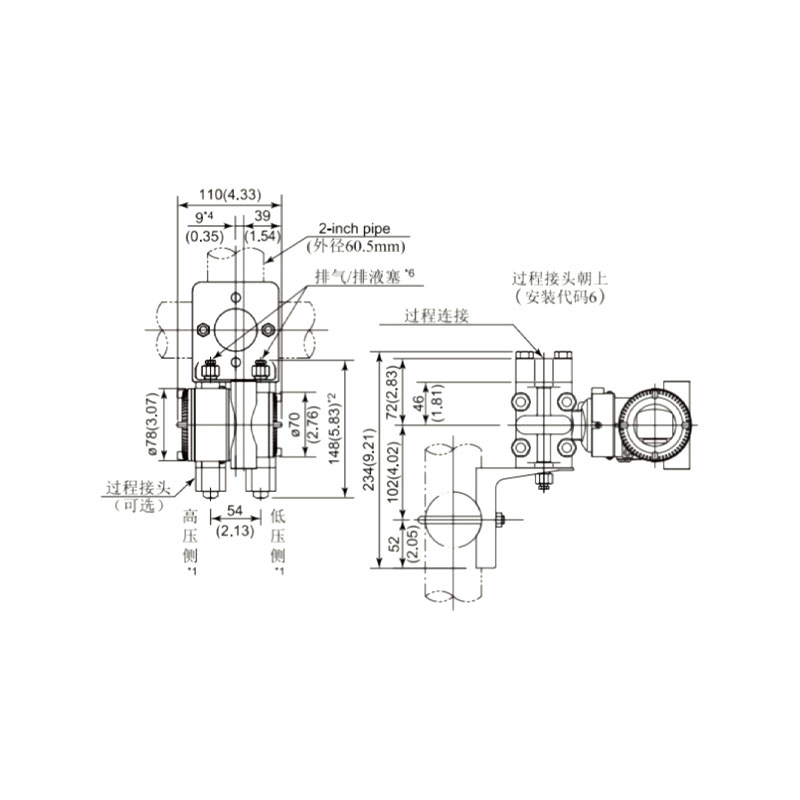

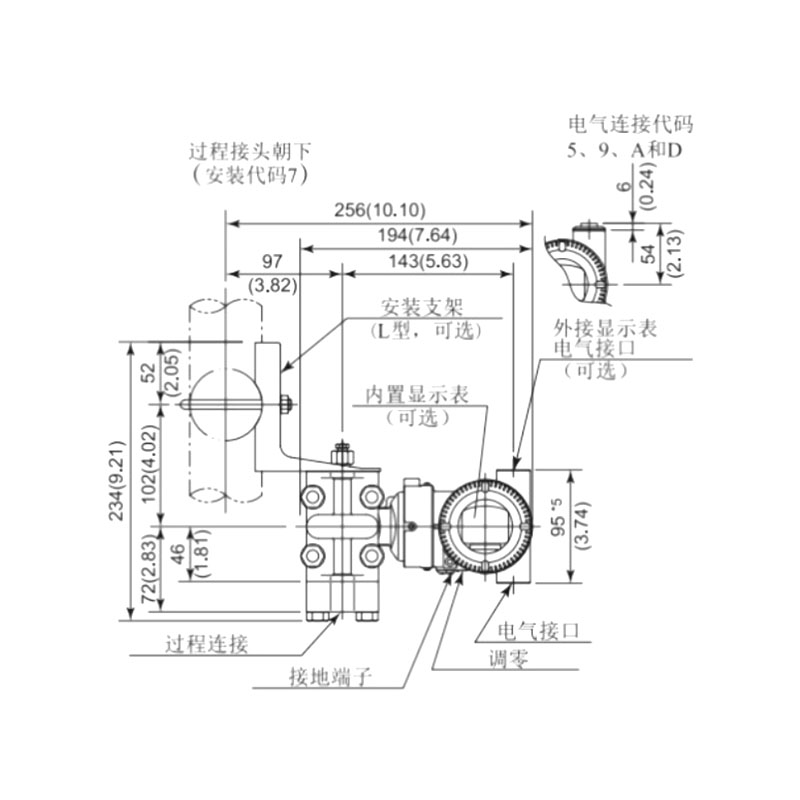

Procesverbinding
De twee eindvlakken van de procesaansluitingsflens zijn voorzien van NPT 1/4 en M10 interne schroefdraad.

Procesconnectiviteitsinstructies voor eenzijdig doorsturen zonder doorstuurflenzen

1/2-NPT roestvrijstalen elliptische flens (code 1)		1. Flens van de drukkamer
		2. O-ringafdichting
		3. NPT 1/2 elliptische flensaansluiting
		4. Bout
M20x1,5 roestvrijstalen T-connector (code 2)		1. Flens van de drukkamer
		2. M20×1,5 T-vormige mannelijke schroefdraadfitting
		3. Bout
		4. O-ring
		5. M20×1,5 moer
		6. Drukinvoerbuis

Figuur 5: Elektrisch aansluitschema

Opmerking: De snelle interfacefunctie is gelijk aan de signaalterminal.

Differentiële druktransmitter Modelselectie XG3051DP-

Nauwkeurigheid

Uitvoer

Basisfout ±0,05%

4–20 mA met HART-communicatie

Basisfout ±0,075%

4–20 mA met HART-communicatie

Basisfout ±0,1%

4–20 mA met HART-communicatie

4–20 mA analoge uitgang

0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)

0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)

0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)

0–2,5 kPa ~ 250 kPa (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)

0–30 kPa ~ 3 MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30 bar)

0–140 kPa ~ 14 MPa (0-3 ~ 300 mH₂O) / (0-1,4 ~ 140 bar)

Diafragmamateriaal

Vul vloeistof

316L roestvrij staal

Siliconen olie

316L roestvrij staal

Gefluoreerde olie

Hastelloy C

Siliconen olie

Hastelloy C

Gefluoreerde olie

Verguld 316L roestvrij staal

Siliconen olie

Verguld 316L roestvrij staal

Gefluoreerde olie

FEP gecoat 316L roestvrij staal

Siliconen olie

Tantaal

Siliconen olie

Nominale werkdruk

0,2 MPa (alleen voor bereik A)

7 MPa (alleen voor bereik A)

16 MPa

25 MPa

40 MPa

Procesverbinding
