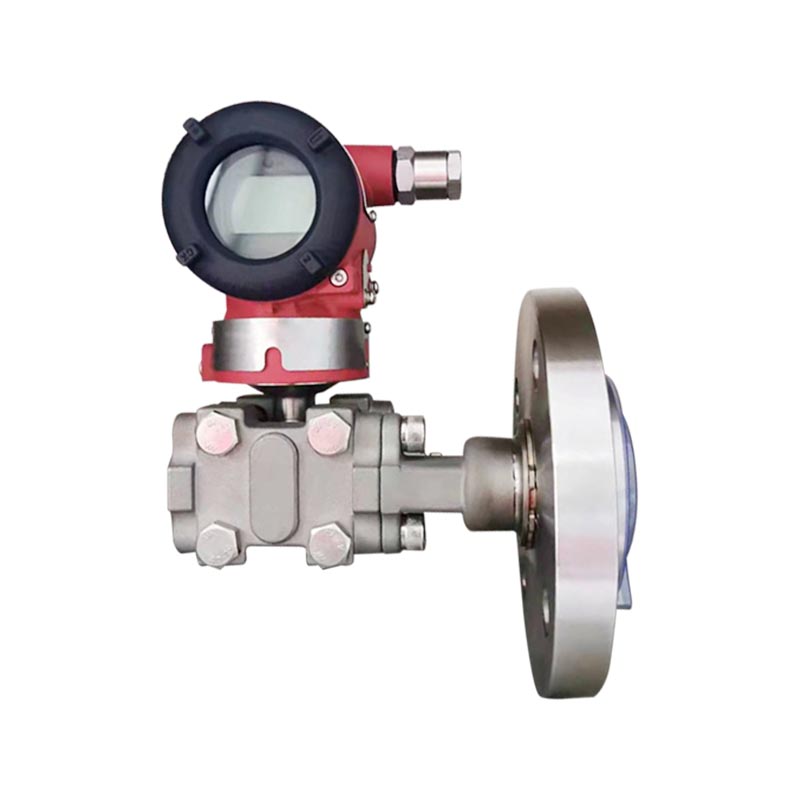

XG3051LT Drukverschil vloeistofniveautransmitter

Productintroductie:
XG3051LT is een 3051-serie vloeistofniveautransmitter met enkele flens op afstand. Gebaseerd op het principe van capacitieve detectie, maakt het flensisolatiemembraan rechtstreeks contact met het gemeten medium, waardoor het door het vloeistofniveau gegenereerde statische drukverschil wordt omgezet in een digitale HART-signaaluitvoer van 4-20 mA. Het wordt specifiek gebruikt om het probleem van hoge viscositeit, gemakkelijke kristallisatie, gemakkelijke sedimentatie en sterke meting van het vloeistofniveau in het corrosiemedium op te lossen, waardoor de noodzaak voor drukleidingen wordt geëlimineerd en verstopping van pijpleidingen wordt vermeden.

Toepassingsindustrie:
1. Petrochemische industrie: meting van vloeistofniveaus in reactievaten, opslagtanks, viskeuze materialen, gemakkelijk kristalliseerbare media en tweefasige interfaces.
2. Milieubescherming van waterbehandeling: monitoring van vloeistofniveaus in riooltanks, opslagtanks voor chemicaliën, slibtanks en media met zwevende vaste stoffen.
3. Farmaceutische industrie: vloeistofniveaus in reactietanks, ingrediëntentanks, zeer corrosieve medicijnen en niveaus van sanitaire tanks.
4. Voedsel en drank: materialen met een hoge viscositeit, zoals sauzen en siropen, kunnen worden opgeslagen in tanks met optionele sanitaire flensstructuren.

Neem contact met ons op
VOORV：Geen vorig artikelVOLGENDE：XG3051DP Differentiële druktransmitter
Veelgestelde vragen Instructies voor procesaansluiting Invoer Uitvoer Reactietijd Algemene voorwaarden Elektrische aansluitingen Model- en specificatiecodetabel

Vraag 1: Wat is het verschil tussen XG3051LT en XG3051DP?
A: XG3051DP is een gewone drukverschiltransmitter waarvoor een externe drukleiding nodig is; De XG3051LT is een transmissietype met enkele flens op afstand, uitgerust met een isolatieflensmembraan en vereist geen drukleiding. Het is geschikt voor het meten van vloeistofniveaus in stroperige, kristallijne en gemakkelijk verstopte media, maar niet geschikt voor flowmeting.

Vraag 2: Wat is de reden voor onnauwkeurige vloeistofniveaumetingen en grote schommelingen?
A: ① Het flensmembraan is bedekt met materiaalophoping en aanslag; ② Het vulsysteem voor siliconenolie ervaart oververhitting en negatieve druk, wat leidt tot verdamping van siliconenolie; ③ Fout in instelling bereikmigratie; ④ De dichtheid van het tankmedium is veranderd. Geef prioriteit aan het controleren van de werkingsconditie van het flensmembraan en kalibreer vervolgens het nulpunt en het bereik opnieuw.

Vraag 3: Hoe kies ik een insteekdiafragma en een platte flens?
A: Het medium heeft de neiging zich te vestigen en aan de muur te hangen. Kies een inbrengbaar membraan om te voorkomen dat het membraan bedekt wordt door sediment op de tankwand; Het medium is schoon en vrij van sediment en er kan voor een vlakke flens worden gekozen.

Vraag 4: Welke media kunnen niet rechtstreeks worden gebruikt met 316L-film?
A: Onder omstandigheden met een hoog chloride-ionmedium, sterk zuur en alkali, en sterke corrosie, zal 316L corroderen en vereist dit de keuze van Hastelloy C-, Monel- of tantaalfilmvellen; Werkomstandigheden bij hoge temperaturen vereisen bevestiging van het temperatuurbestendigheidsniveau van de vulvloeistof.

Instructies voor procesaansluiting aan de lagedrukzijde

1/2-NPT roestvrijstalen elliptische flens (code 1) 100016 1. Flens van de drukkamer
2. O-ringafdichting
3. NPT 1/2 elliptische flensaansluiting
4. Bout
M20x1,5 roestvrijstalen T-connector (code 2) 100007 1. Flens van de drukkamer
2. M20×1,5 T-vormige mannelijke schroefdraadfitting
3. Bout
4. O-ring
5. M20×1,5 moer
6. Drukinvoerbuis

Meetparameters: drukverschil, vloeistofniveau

Meetbereik
Ondergrens Vanaf -100% URL (traploos instelbaar)
Bovengrens Tot 100% URL (traploos instelbaar)
Tabel 1 — Relatie tussen bereikcode en bereik
Bereikcode Minimaal bereik Maximaal bereik Nominale druk (max.)
B 1 kPa 6 kPa Nominale druk van de niveauflens
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Tabel 2 Nominale druk van de niveauflens
Niveauflenstype Nominale diameter Minimaal bereik
Enkele externe zegel Dubbele externe afdichting
Platte soort DN 50 / 2" 10 kPa 10 kPa
Platte soort DN 80 / 3" 6 kPa 1 kPa
Platte soort DN 4" 6 kPa 1 kPa
Ingevoegd type DN 50 / 2" 16 kPa 16 kPa
Ingevoegd type DN 80 / 2" 6 kPa 1 kPa
Ingevoegd type DN 4" 6 kPa 1 kPa

De minimale overspanning van de verschildrukniveautransmitter moet de grootste waarde zijn van de minimale overspanningen in Tabel 1 en Tabel 2. De aangepaste overspanning mag niet kleiner zijn dan deze minimale overspanning.
De maximale overspanning van de niveautransmitter moet de kleinste waarde zijn tussen de maximale overspanning van het zenderlichaam en de nominale druk van de niveauflens.

Uitgangssignaal
2-draads, 4–20 mA DC HART-uitgang, digitale communicatie; het HART-protocol wordt over het 4–20 mA DC-signaal heen gelegd.
Uitgangssignaallimieten: Imin = 3,9 mA, Imax = 20,5 mA

Alarmstroom (configureerbare modus)
Lage alarmmodus (minimum) 3,7mA
Hoge alarmmodus (maximaal) 21mA
Geen alarmmodus (vasthouden) Houdt de geldige stroomwaarde vóór een fout vast
Standaardinstelling van alarmstroom Hoge alarmmodus


De dempingsconstante van de versterkercomponent bedraagt ​​0,1 s. De tijdconstante van de sensor en de niveauflens varieert van 0,2 tot 2 s, afhankelijk van de sensoroverspanning, de turndown-verhouding, de lengte van de capillaire buis en de viscositeit van de vulvloeistof.
Extra instelbare tijdconstante: 0,1 ~ 60 s.

De niveauflenstransmitter kan op elke positie direct worden gemonteerd.
De optimale installatieconditie is om de as van de procesflens verticaal te houden. Elke positionele afwijking zal een corrigeerbare nulverschuiving veroorzaken. De elektronicabehuizing kan tot 360° worden gedraaid en met stelschroeven kan deze in elke positie worden vastgezet.

Omgevingsomstandigheden

Omgevingstemperatuur
Minimaal Afhankelijk van de vulvloeistof
Maximaal 85 °C
Met lokale weergave en FKM-zegels −20 ~ 65 °C
Opslag-/transporttemperatuur
Minimaal Afhankelijk van de vulvloeistof
Maximaal 85 °C
Relatieve vochtigheid 0 ~ 100%
Schokbestendigheid
Acceleratie 50 gr
Duur 11 ms
Trillingsbestendigheid 2 g tot 500 Hz
EMC (Elektromagnetische compatibiliteit) Zie Tabel 3 "EMC-bijlage"

Temperatuurlimiet procesmedium
Middelmatige temperatuur: -30~180°C

Gemiddelde temperatuurlimiet −30 ~ 180 °C
Limiet lichaamsdruk zender Van 3,5 kPa absolute druk tot nominale druk. Overdrukbeveiliging kan 1,5 maal de nominale druk bereiken, gelijktijdig toegepast op beide zijden van de zender.
Niveau Flens Nominale druk
ANSI-standaard 150 psi ~ 600 psi
DIN-standaard PN 1,6 MPa ~ PN 10 MPa
Enkelzijdige overbelastingslimiet Lagedrukzijde: nominale druk van het zenderlichaam; Hogedrukzijde: nominale druk van vlakke flens. Er kan een corrigeerbare nulafwijking optreden.
Gewicht DN 50/2": ca. 7 ~ 10 kg
DN 80/3": Ca. 8~11 kg
DN 4": ca. 9 ~ 12kg
Explosiebescherming
NEPSI drukvaste goedkeuring Ex dⅡC T6
NEPSI intrinsiek veilige goedkeuring Ex iaⅡC T4
Toegestane bedrijfstemperatuur −40 °C ~ 65 °C

Voeding en belastingsomstandigheden
Voedingsspanning 24 V
Formule laden R ≤ (Us − 12 V)/Imax kΩ waarbij Imax = 23 mA
Max. Voedingsspanning 42 V DC
Min. Voedingsspanning 12 V DC; 15 VDC (voor LCD-scherm met achtergrondverlichting)
Belastingsbereik digitale communicatie 230 ~ 600 Ohm
Materialen
Maatcapsule 316L roestvrij staal
Diafragma 316L roestvrij staal, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Procesflens 304 roestvrij staal
Vul vloeistof Siliconenolie, plantaardige olie
Pakking Nitrilrubber (NBR), fluorelastomeer (FKM), PTFE
Zenderbehuizing Aluminiumlegering met epoxycoating op het oppervlak
Behuizing afdichting Nitrilrubber (NBR)
Naamplaatje 304 roestvrij staal
Elektrische aansluiting M20×1,5 kabelwartel. Klemmen geschikt voor geleiders van 0,5 ~ 2,5 mm²
Procesverbinding Lagedrukzijde van zender: UNF 7/16" binnendraad. Niveauflens aan hogedrukzijde voldoet aan ANSI- of DIN-normen. Directe montage mogelijk, zie maatschets.
Beschermingsklasse behuizing IP67

Tabel 3 EMC-bijlage
Nee. Testitem Basis Standaard Testconditie Prestatieniveau
1 Uitgestraalde emissie (behuizing) GB/T 9254-2008 Tabel 5 30 MHz ~ 1000 MHz Pass
2 Geleide emissie (DC-voedingspoort) GB/T 9254-2008 Tabel 1 0,15 MHz ~ 30 MHz Pass
3 Elektrostatische ontlading (ESD) Immuniteit GB/T 17626.2-2006 4 kV (contact) 8 kV (lucht) B
4 Immuniteit voor uitgestraalde RF-elektromagnetische velden GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Vermogensfrequentie Magnetisch veldimmuniteit GB/T 17626.8-2006 30 uur/m A
6 Elektrische snelle transiënte / burst-immuniteit GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Verhoog de immuniteit GB/T 17626.5-2008 1 kV (lijn-naar-lijn)2 kV (lijn-naar-aarde) (1,2 us/50 us) B
8 Uitgevoerde verstoringsimmuniteit veroorzaakt door RF-velden GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Opmerkingen:
(1) Prestatieniveau A: Tijdens het testen blijven de prestaties normaal binnen de grenzen van de technische specificaties.
(2) Prestatieniveau B: Tijdens het testen kunnen de functionaliteit of prestaties tijdelijk verslechteren of verloren gaan, maar deze kunnen zich automatisch herstellen. De werkelijke bedrijfsstatus, opgeslagen en andere gegevens blijven ongewijzigd.

Afmetingen

Platte flens Platte flens
100011 100002

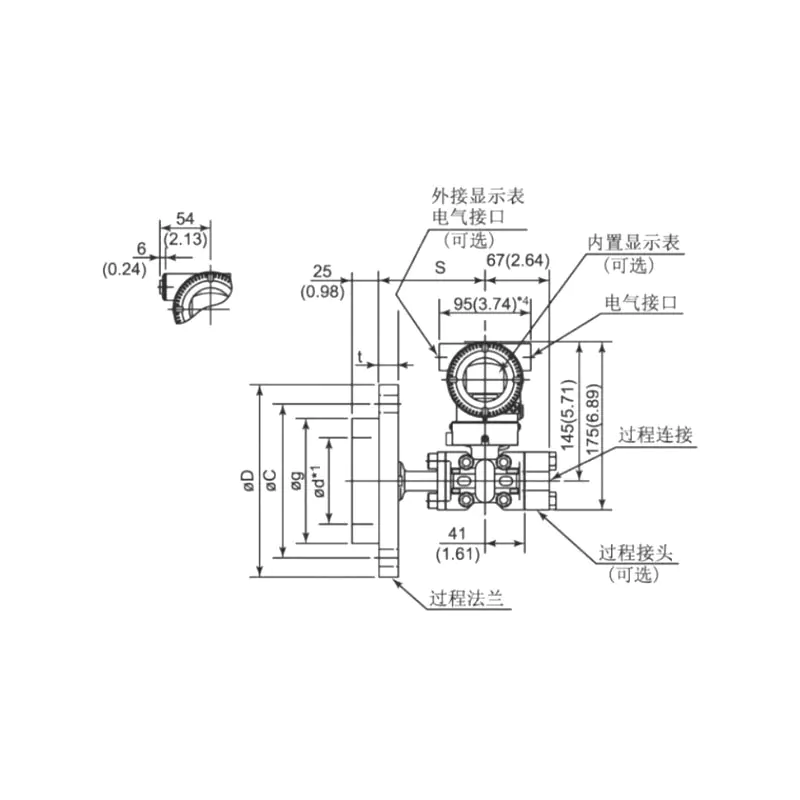

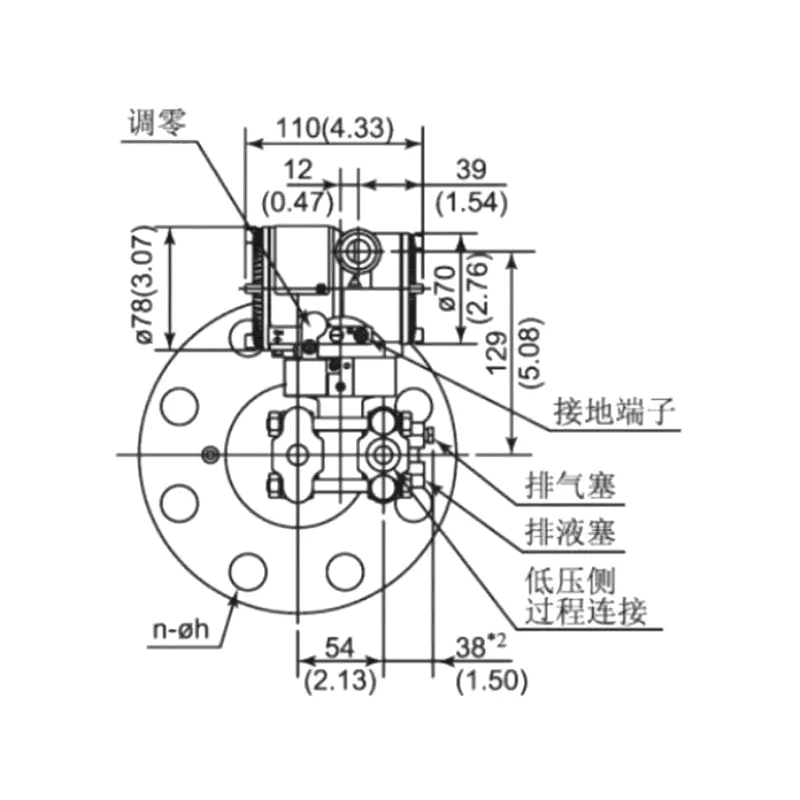

Tabel 4 Maattekening niveauflens
Nominale diameter Nominale druk ΦD ΦC Φd1*1 (Invoegtype) bijv t Bouten
Aantal Draad
DN 50 (afdichtingsvlak DIN 2526 type E) (flens DIN 2501) PN1,6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4 MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (afdichtingsvlak DIN 2526 type E)(flens DIN 2501) PN1,6/4MPa 200 160 76 138 24 8 M16
PN 6,4 MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2" (ANSI B 16,5 RF-type) 150 psi 152.4 120.6 48.3 92.1 17.4 4 M18
300 psi 165.1 127 48.3 92.1 20.6 8 M18
600 psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (ANSI B 16,5 RF-type) 150 psi 190.5 152.4 76 127 22.2 4 M16
300 psi 209.5 168.3 76 127 27 8 M20
600 psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (ANSI B 16,5 RF-type) 150 psi 229 191 89 157 30 8 M18
300 psi 255 200 89 157 32 8 M18

Opmerking: Gebruikers kunnen optioneel bouten en moeren installeren.

Figuur 5: Elektrisch aansluitschema
100025

Opmerking: De snelle interfacefunctie is gelijk aan de signaalterminal.

XG3051 Differentiële drukniveautransmitter Flens Onderdeelselectiecode
1 Vloeistof afgedichte montage
LT Vlakke flens, geen capillaire buis, ⊕ zijde
2 Bereik
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30 bar)
7 0–140 kPa ~ 14 MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140 bar)
3 Procesverbinding Nominale diameter Afdichtingstype Materiaal membraan/afdichting
A DN50DIN2501 DIN2501 Type EDN2526 316L roestvrij staal
B DN50DIN2501 DIN2502 Type EDN2526 Hastelloy C
C DN50DIN2501 DIN2503 Type EDN2526 Tantaal
H DN80DIN 2501 DIN2504 Type EDN2526 316L roestvrij staal
I DN80DIN 2501 DIN2505 Type EDN2526 Hastelloy C
G DN80DIN 2501 DIN2506 Type EDN2526 Tantaal
D DN2" ANSI B 16,5 ANSI B 16.5 RF-type ANSI B 16.5 316L roestvrij staal
E DN2" ANSI B 16,5 ANSI B 16.6 RF-type ANSI B 16.5 Hastelloy C
F DN2" ANSI B 16,5 ANSI B 16.7 RF-type ANSI B 16.5 Tantaal
K DN3" ANSI B 16,5 ANSI B 16.8 RF-type ANSI B 16.5 316L roestvrij staal
L DN3" ANSI B 16,5 ANSI B 16.9 RF-type ANSI B 16.5 Hastelloy C
M DN3" ANSI B 16,5 ANSI B 16.10 RF-type ANSI B 16.5 Tantaal
N DN4" ANSI B 16,5 ANSI B 16.11 RF-type ANSI B 16.5 316L roestvrij staal
O DN4" ANSI B 16,5 ANSI B 16.12 RF-type ANSI B 16.5 Hastelloy C
P DN4" ANSI B 16,5 ANSI B 16.13 RF-type ANSI B 16.5 Tantaal
Z Speciaal maatwerk
4 Nominale druk/drukklasse Flensdruk standaard
1 PN 1MPa/4MPa DIN 2501
2 PN 6,4 MPa DIN 2501
3 PN 10MPa DIN 2501
6 150 psi ANSI B 16.5
7 300 psi ANSI B 16.5
8 600 psi ANSI B 16,5 (exclusief DN4" ANSI B 16,5)
5 Verbindingstype
F Platte soort
H Insteektype, 316L roestvrij staal Insteeklengte 50 mm
I Insteektype, 316L roestvrij staal Insteeklengte 100 mm
G Insteektype, 316L roestvrij staal Insteeklengte 150 mm
L Insteektype, Hastelloy C Insteeklengte 50 mm
M Insteektype, Hastelloy C Insteeklengte 100 mm
N Insteektype, Hastelloy C Insteeklengte 150 mm
Z Speciaal maatwerk
6 Vloeistof vullen Temperatuurbereik
W Siliconenolie voor lage temperaturen −65 ~ 145°C
S Siliconenolie op omgevingstemperatuur −30 ~ 200°C
H Siliconenolie voor hoge temperaturen −10 ~ 350°C
U Siliconenolie voor ultrahoge temperaturen 0 ~ 415°C
V Plantaardige olie 0 ~ 250°C
F Gefluoreerde olie −30 ~ 260°C
7 Bevochtigde flensdiafragmavlakconfiguratie
N Geen
1 316L gecoat met FEP (gefluoreerd ethyleenpropyleen), temperatuur ≤180°C
2 316L gecoat met PFA (perfluoralkoxy), temperatuur ≤260°C
3 Membraan gelamineerd met PTFE-film (polytetrafluorethyleenfilm) [2], temperatuur ≤200°C (niet van toepassing op inzetstuktype)
4 316L gecoat met FEP (gefluoreerd ethyleenpropyleen), temperatuur ≤180°C (Insert type only)
5 316L gecoat met PFA (perfluoralkoxy), temperatuur ≤260°C (Insert type only)
6 Verguld 316L
7 Robijn verguld 316L
8 Antivacuümbehandeling

Gerelateerd product
