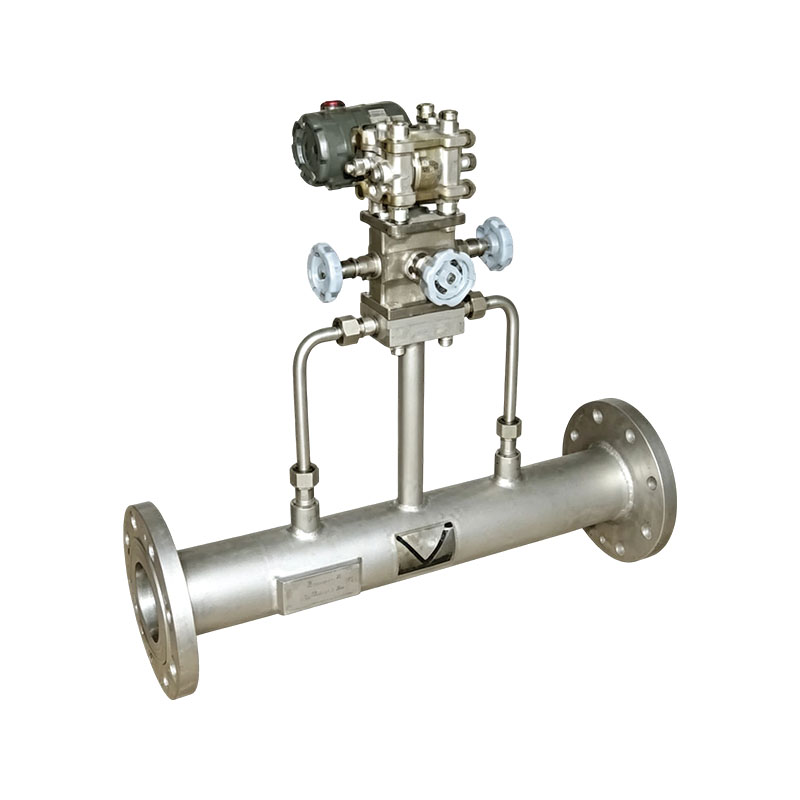

XG-LX-serie wigdebietmeter

Het XG-LX wigdebietmetersysteem is het nieuwste generatie drukverschilstroominstrumentsysteem van ons bedrijf. Het voldoet aan de meetvereisten van de meeste vloeistoffen, inclusief schone vloeistoffen, gassen en stoom. Het is met name geschikt voor het meten van vloeistoffen die moeilijk te meten zijn met traditionele debietmeters, zoals pulp, slurry, olieslurry, stookolie, restolie, koolteer en andere vloeistoffen en suspensies met een hoge viscositeit die gevoelig zijn voor kristallisatie en vuil. Daarom worden wigvormige flowmetersystemen op grote schaal gebruikt voor het meten van media met een hoge viscositeit en een laag Reynolds-getal in gebieden zoals de aardolie-, chemische, energie- en lichte industrie.

Producteigenschappen:
1. Het gebruik van "V"-vormige stromingscomponenten kan stagnerende gebieden elimineren en verstoppingen in het systeem voorkomen.
2. Het Reynoldsgetal heeft een breed scala aan toepassingen, en zelfs bij een Reynoldsgetal van 500 handhaaft het nog steeds een kwadratische relatie tussen drukverschil en debiet.
3. Eenvoudig te installeren, gebruiken en onderhouden.
4. Hoge meetnauwkeurigheid, uitgebreide onzekerheid van stroomkalibratie: ± 0,5% ~ ± 0,2% (waterkalibratie of oliekalibratie).
5. De stabiliteit op lange termijn is goed en wordt door gebruikers geprezen als een instrument dat geen fouten kan opleveren.
6. Eenmalige split-type meter; het vervangen van de wig (midden) kan het bereik vergroten.
7. Diverse stijlen:
Normaal type: Binnen het bereik van 1:10 bedraagt de niet-lineaire fout van de stroomcoëfficiënt ≤± 1%.
Type met hoge prestaties: de onzekerheid van de stroomkalibratie-expansie binnen het bereik van 1:3 is ± 0,5% ~ ± 0,2%.
8. De overdrukalarmwaarde en de lagedrukalarmwaarde kunnen worden ingesteld op basis van de druksituatie ter plaatse. Wanneer zich tijdens het gebruik overdruk- of lagedruksituaties voordoen, zal het instrument automatisch een alarm laten klinken en afgaan, waardoor productieveiligheidsongevallen als gevolg van overdruk effectief worden voorkomen.

Toepassingsindustrie:
1. Petrochemische industrie: het meten van media met een hoge viscositeit en deeltjes, zoals ruwe olie, zware olie, restolie, steenkoolslurry, enz.; het is een veelgebruikt smoorinstrument in raffinageapparatuur.
2. Metallurgische mijnen: gebruikt voor het meten van drijfmest, kolenwaswater en hoogoven-/cokesovengas; geschikt voor werkomstandigheden met veel stof en vaste deeltjes.
3. Elektrische thermische energie: ketelbrandstof, ontzwavelingsslurry en monitoring van de aswaterstroom, bestand tegen hoge temperaturen en vuile vloeistoffen.
4. Milieuwaterbehandeling: Meting van rioolwater, slibreflux en afvalwater dat onzuiverheden bevat, met een zelfspoelende wigstructuur die niet gevoelig is voor slibafzetting.

Neem contact met ons op
VOORV：Geen vorig artikelVOLGENDE：XG-DRB Dilbar-debietmeter
Veelgestelde vragen Prestatiespecificaties

Vraag 1: Wat is het principe van een wigdebietmeter en wat is het grootste voordeel?
A: Behorend tot de drukverschilstroommeter, stroomt de vloeistof door een V-vormig wigblok in de pijpleiding en wordt er een drukverschil gegenereerd voor en na het wigblok. Het debiet wordt berekend op basis van het drukverschil. Kernvoordelen: Geen dode hoeken, zelfspoelend effect, bekwaam in het meten van vuile media met hoge viscositeit en vaste deeltjes, stabiele meting zelfs bij lage Reynoldsgetallen, en ondersteuning voor bidirectionele stroomdetectie.

Vraag 2: Wat zijn de vereisten voor het rechte buisgedeelte van een wigvormige flowmeter?
A: Vereist een lengte die korter is dan de openingsplaat, doorgaans 5D aan de voorkant en 3D aan de achterkant (D is de binnendiameter van de pijpleiding); Ellebogen, kleppen en verloopstukken kunnen het stromingsveld verstoren, probeer deze dus zoveel mogelijk te vermijden; Tijdens de installatie moeten de puntige hoeken van de wiggen naar beneden wijzen om een ​​soepele doorstroming van vaste deeltjes te garanderen en ophoping te voorkomen.

Vraag 3: Onder welke omstandigheden zijn verkeersmetingen onnauwkeurig?
A: Veel voorkomende redenen: ① Verstopping, ophoping van vloeistof en lekkage van drukleidingen; ② Wigslijtage en kalkaanslag veranderen het smoorgebied; ③ Het zenderbereik en de vierkantswortelparameterconfiguratie zijn onjuist; ④ De viscositeit van het medium verschilt aanzienlijk van de kalibratieomstandigheden. Geef prioriteit aan het controleren van de afdichting van de impulsleidingen en de zenderparameters.

Vraag 4: Heeft de wigdebietmeter regelmatig onderhoud nodig?
A: Geen bewegende delen, weinig dagelijks onderhoud. Het wordt aanbevolen om de drukleiding regelmatig door te blazen en schoon te maken onder vaste/stofrijke omstandigheden; Open de groepsbalansklep met drie kleppen om de zender te beschermen tijdens langdurige uitschakeling; Bij het opblazen van de pijpleiding moet de debietmeter worden verwijderd om te voorkomen dat lasslakken het oppervlak van het wigblok krassen en de nauwkeurigheid beïnvloeden.

Prestatiespecificaties: (Voor maten boven DN300, neem contact op met ons bedrijf)

Model Nominale diameter (mm) Wedge Ratio h/D Stroombereik (m³/u) Lengte (mm) Werkdruk (MPa) Middelgrote temperatuur (℃) Nauwkeurigheid van waterkalibratie (of oliekalibratie) Flens standaard
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
