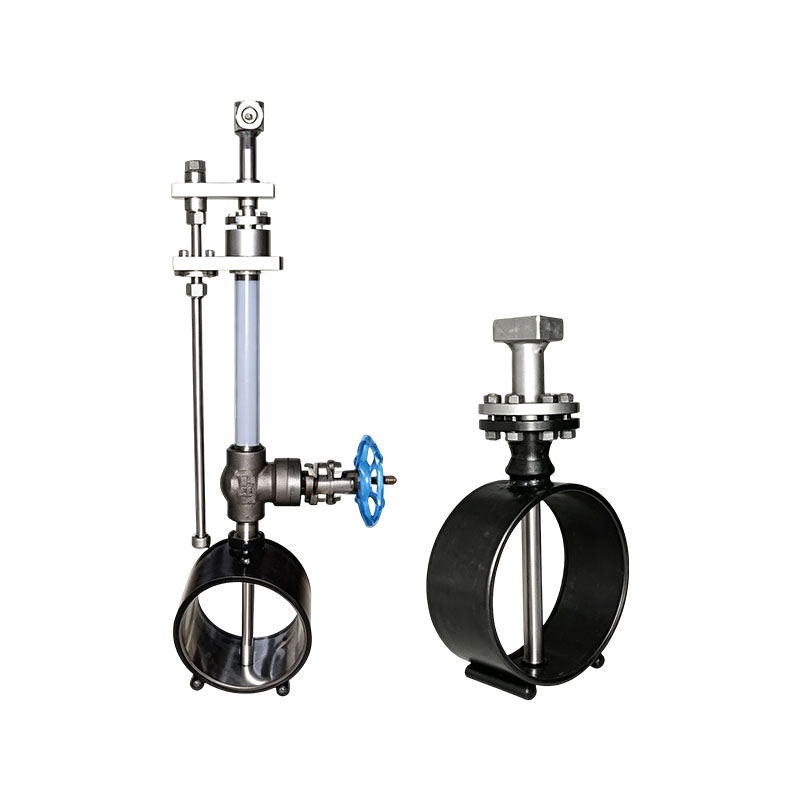

XG-DRB Dilbar-debietmeter

De XG-DRB Dearbar uniforme debietmeter is een nieuw type plug-in debietmeter die het drukverschilprincipe gebruikt voor debietmeting en de Bernoulli-vergelijking volgt: Q=KxCx wortel DP. Het wordt momenteel internationaal erkend als de meest nauwkeurige, herhaalbare en betrouwbare flowmeter voor eenmalige flowdetectie. De eenvoudige structuur, gemakkelijke montage en demontage, het lage drukverlies en de lage gebruiks- en onderhoudskosten maken het tot een energiebesparende en economische flowmeter die de moeite waard is om te promoten en te gebruiken. Vooral bij pijpleidingen met een diameter groter dan 200 millimeter komen de voordelen van de middelingsbuisdebietmeter duidelijker naar voren. Op grote schaal gebruikt in industrieën zoals energie, metallurgie en petrochemie.

Werkingsprincipe:
De XG-DRB Dearbar-flowmeter met constante snelheid meet de stroom door het drukverschil dat voor en na de unieke sensorsonde wordt gegenereerd. Wanneer vloeistof door de sonde stroomt, ontstaat aan de voorzijde een hogedrukverdeelgebied, dat iets hoger is dan de statische druk van de pijpleiding. Volgens het principe van de Bernoulli-vergelijking neemt de snelheid van de vloeistof toe naarmate deze door de sonde stroomt, en ontstaat er een lagedrukverdeelgebied aan de achterkant van de sonde, waar de druk iets lager is dan de statische druk van de pijpleiding. Nadat de differentiële drukvloeistof door de sonde stroomt, verschijnen er wervelingen aan beide zijden van de sonde en wordt er een gedeeltelijk vacuüm gegenereerd aan de achterkant van de sonde. De gemiddelde hoge druk in het hogedrukgebied wordt via de hogedrukleiding van de sonde overgebracht naar de positieve drukkamer van het drukverschilinstrument; De gemiddelde lage druk in het lagedrukgebied wordt via de lagedrukleiding van de sonde overgebracht naar de onderdrukkamer van het drukverschilinstrument. Het drukverschilinstrument meet het verschil tussen de gemiddelde hoge druk en de gemiddelde lage druk, en geeft na een wortelberekening de grootte van de gemiddelde stroomsnelheid van de vloeistof weer. De gemiddelde stroomsnelheid is evenredig met het debiet en kan vervolgens worden gebruikt om het volumedebiet of het massadebiet van de vloeistof in de pijpleiding te berekenen.

Producteigenschappen:
1. Meerdere toepassingsmedia en breed meetbereik. Geschikt voor diverse vloeistoffen (gas, vloeistof, stoom), met diameters variërend van 38mm tot 15000mm, een maximale druk van 40MPa, en een maximale temperatuur van 550°C of hoger. Indien nodig kan het ook ± 0,1% garanderen, vooral geschikt voor industriële procescontrole;
2. Eenvoudige structuur en lichtgewicht;
3. Eenvoudig te installeren en te demonteren, lage kosten, en kan online worden geïnstalleerd en onderhouden;
4. Lage eisen aan rechte buisstukken. De vereiste lengte van het rechte pijpgedeelte is relatief laag in vergelijking met de openingsplaat, in het algemeen ongeveer 10 tot 25 keer de diameter;
5. Laag drukverlies en aanzienlijke energiebesparing. Het onherstelbare drukverlies bedraagt ​​2% tot 15% van het signaaldrukverlies, wat slechts een tiende is van het onherstelbare drukverlies van algemeen gebruikte doorstroommeters. De jaarlijkse bedrijfskosten bedragen 1/40 tot 1/50 van de openingsplaat;
6. Constante vloeistofcoëfficiënt (K), stabiel meetsignaal en kleine fluctuaties;
7. Hoge nauwkeurigheid en goede stabiliteit op lange termijn;
8. De sondedrukmeting zelf is antiblokkeerbaar en de sonde is ontworpen met een uit één stuk bestaande, zeer sterke structuur met dubbele holte;
9. Vriendelijke mens-machine-interface, 360 graden draaibare LCD-meterkop; Het kan het momentane debiet, het cumulatieve debiet, het staafdiagrampercentage, enz. weergeven.

Belangrijkste toepassingsgebieden:
1. Meting van primaire en secundaire lucht in energiecentrales
2. Meting van hoogovengas;
3. Meting van ethaan, ethyleen, aardgas, enz.;
4. Meting van gas, stikstof, zuurstof, enz.;
5. Persluchtmeting:
6. Meting van verzadigde stoom, hoge- en lagedrukstoom:
7. Meting van leidingwater, circulerend water, etc.
