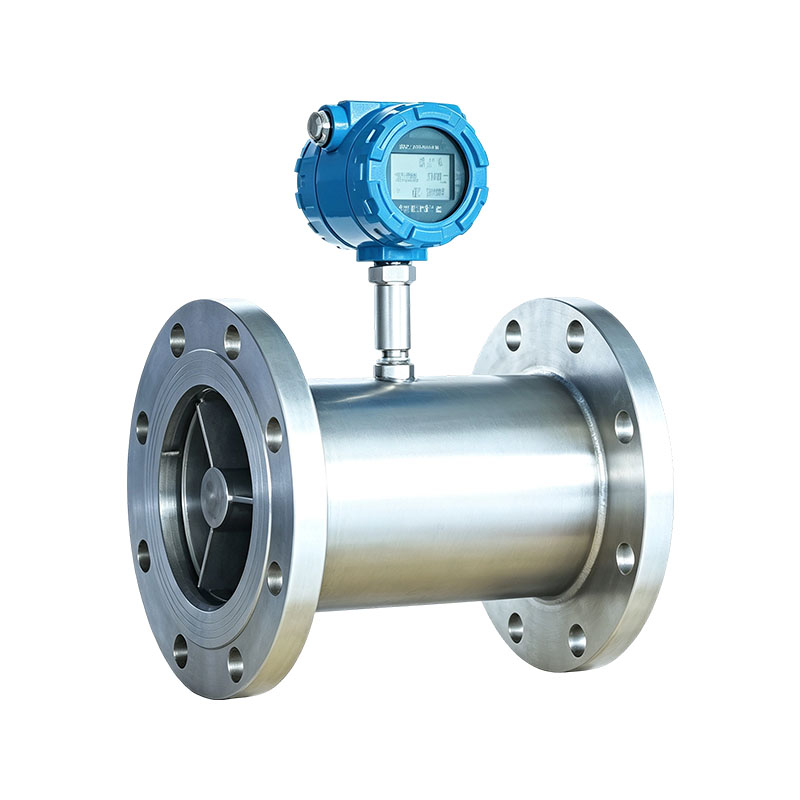

XG-GY-serie vloeistofturbinedebietmeter

De vloeistofturbinedebietmeter uit de XG-GY-serie is een op snelheid gebaseerd debietmeetinstrument. Wordt gebruikt om de volumetrische stroomsnelheid te meten van vloeistof die in een gesloten pijpleiding is gevuld en continu stroomt. De turbinedebietmeter van ons bedrijf maakt gebruik van geavanceerde technologie en verwerkingstechnologie, met stabiele productprestaties, hoge nauwkeurigheid en meerdere structurele ontwerpen, waardoor gebruikers gemakkelijk kunnen kiezen. Het product wordt veel gebruikt in industrieën zoals de petrochemie, de metallurgie, wetenschappelijk onderzoek en de voeding.

Producteigenschappen:
1. De meetdetector heeft slijtvaste en anticorrosieve typen, met een breed scala aan producttoepassingen en goede stabiliteit.
2. Temperatuurbereik turbinestroommeter: -20 ~ 100 ° C, type hoge temperatuur -20 ~ 150 ° C.
3. Het debietmeetbereik is groot, doorgaans tot 10:1, en kan voor speciale gevallen worden uitgebreid tot 40:1.
4. De flowsensor heeft meerdere aansluitmethoden, waardoor deze eenvoudig te installeren en te gebruiken is.
5. Turbinesensoren zijn geschikt voor het meten van vloeistoffen met een lage viscositeit, met een hoge nauwkeurigheid tot 0,2 ~ 1,0 niveaus, en zijn bestand tegen hoge werkdrukken.
6. De waaier is gemaakt van duplex roestvrij staal en vereist verdere preventieve behandeling. De lagers zijn gemaakt van grafiet, gemodificeerd tetrafluorethyleen, wolfraamcarbide en edelstenen.
7. Intelligent circuitontwerp, krachtige functies, weergave van onmiddellijke stroom en cumulatieve stroom. Laag stroomverbruik; kan werken met een eigen batterij; zenduitgang op afstand 4-20mA, puls, met HART-protocol.

Belangrijkste verkoopargumenten:
1. Hoge meetnauwkeurigheid en uitstekende herhaalbaarheid: conventionele nauwkeurigheid kan ± 0,5% R bereiken, modellen met hoge precisie kunnen ± 0,2% R bereiken; herhaalbaarheid kan 0,05% bereiken, geschikt voor overdracht van materiaalhandel, batch-batchmeting en stabiele en betrouwbare meetgegevens.
2. Groot bereik, gevoelige respons: de bereikverhouding kan oplopen tot 1:20, pulssignaaluitvoer, snelle reactiesnelheid, geen nulafwijking, kan snel dynamische veranderingen in de stroomsnelheid vastleggen en zich aanpassen aan werkomstandigheden met grote stroomschommelingen.
3. Compacte structuur, flexibele installatie en aanpassing: lichtgewicht van formaat, met meerdere aansluitmethoden beschikbaar voor flenzen/klemmen; Kan worden gebruikt voor explosieveilige, sanitaire, hoogspannings-, puls-/4-20mA multi-signaaluitvoer, handig voor koppeling met PLC- en DCS-systemen.
4. Klein drukverlies, stabiliteit op lange termijn: soepel stroomkanaal, laag drukverlies, besparing op energieverbruik van pijpleidingen; Optionele lagers van harde legering/edelsteen hebben een lange levensduur onder omstandigheden van schone media en eenvoudig basisonderhoud.

Toepassingsindustrie :
1. Aardolie-geraffineerde olie-industrie: transport-, laad- en handelsmeting, en brandstoftoevoerverhouding van diesel, benzine, smeerolie en andere olieproducten.
2. Fijnchemische industrie: procesingrediënten en materiaalmeting voor schone, laagviskeuze vloeistoffen zoals organische oplosmiddelen, additieven en zuiver water.
3. Voedings- en drankenindustrie: sap, eetbare olie, alcohol, enz.; a, de stroommeter van de sanitaire klemturbine wordt gebruikt voor de kwantitatieve toevoer van grondstoffen.
4. Waterbehandelings-/drainage-industrie: stroommonitoring en kwantitatieve controle van gezuiverd water, industrieel circulerend water en gezuiverd waterleidingnetwerk.

Neem contact met ons op
VOORV：XG-DBL type dynamische drukverschilstroommeterVOLGENDE：XG-LG-serie stroommetingssmoorapparaat
Veelgestelde vragen Prestatiespecificaties

Vraag 1: Kunnen debietmeters voor vloeibare turbines media meten zoals rioolwater en media die een grote hoeveelheid vaste deeltjes bevatten?
EEN: Niet geschikt. Er bevinden zich waaiers en lagers in de turbine, en vaste onzuiverheden kunnen de lagers gemakkelijk verslijten en vast komen te zitten in de waaiers. Het wordt aanbevolen om andere typen flowmeters te gebruiken voor vuile media en deeltjes. Alleen geschikt voor schone, laagviskeuze, eenfasige vloeistoffen.

Vraag 2: Welke impact heeft de aanwezigheid van bellen in de pijpleiding op de meetresultaten?
A: De aanwezigheid van gas in vloeistoffen kan hoge meetwaarden en meetschommelingen veroorzaken en, in ernstige gevallen, schade aan de waaier veroorzaken. Het wordt aanbevolen om stroomopwaarts van de flowmeter een luchtreiniger te installeren om ervoor te zorgen dat de mediumleiding vol en vrij van bellen is.

Vraag 3: Is voor de installatie een recht leidinggedeelte vereist?
A: Ik heb het nodig, dat is zo. Stroomopwaarts vereist doorgaans een recht pijpgedeelte van 10D en stroomafwaarts 5D; ellebogen, kleppen en variabele diameters kunnen het stromingsveld verstoren en de meetnauwkeurigheid verminderen. De installatie moet ervoor zorgen dat de pijpleiding gevuld is en het wordt aanbevolen om horizontaal of verticaal op en neer te installeren.

Vraag 4: Hoe vaak wordt onderhoud doorgaans uitgevoerd?
A: Reinig de media, zoals olie en zuiver water, en demonteer en reinig de waaiers en lagers elke 1-2 jaar. Het wordt aanbevolen om het medium elke zes maanden te inspecteren als het sporen van onzuiverheden bevat. Concentreer u op het controleren van de waaier op slijtage en verstrengeling van vezels, en stuur deze regelmatig op voor inspectie en kalibratie.

DN (mm) Stroombereik @ ±0,2% (m³/u) Debietbereik @ ±0,5% (m³/u) Stroombereik @ ±1,0% (m³/u) Nominale druk (MPa) Max. Drukverlies (MPa) Verbindingsmethoden
Met schroefdraad Geflensd Sanitair Hoge viscositeit
2 — — — — 0.01 0.13 1.6 1.5 ✓
3 — — — — 0.04 0.25 1.6 1.2 ✓
4 — — — — 0.04 0.25 6.3 ✓
6 — — 0.1 0.6 0.1 0.6 6.3
16*
25*
40* 		0.08 ✓
10 — — 0.25 1.2 0.2 1.2 ✓
15 1.2 4 0.6 4 0.4 4 ✓ ✓
20 1.5 7 1.1 7 0.7 7 ✓ ✓ ✓
25 2 10 1.6 10 1 10 0.04 ✓ ✓ ✓ ✓
32 3.2 16 2.5 16 1.6 16 2.5 ✓ ✓ ✓ ✓
40 4 20 3 20 2.5 25 ✓ ✓ ✓ ✓
50 8 40 4 40 4 40 ✓ ✓ ✓
65 12 60 o 60 6 60 ✓ ✓ ✓
80 20 100 10 100 10 100 ✓ ✓ ✓
100 25 160 20 160 16 160 1.6
2.5 		✓ ✓ ✓
150 50 300 40 300 40 400 ✓
200 120 600 100 600 80 800 1.6 ✓
250 200 1000 160 1000 120 1200 ✓
300 — — 250 1600 180 1800 ✓

Let op: Artikelen gemarkeerd met een “*” zijn speciale bestellingen. Gemiddeld viscositeitsbereik: ≤10 MPa·s; vloeistoftemperatuur: 20–120 °C

XG-GY Vloeistofturbinestroommeter
Nominale diameter —XXX 100 betekent DN100
Structuurtype Z Slimme alles-in-één
L Gesplitst type
Sensorproces 1 Standaard
2 Slijtvast
3 Corrosiebestendig
Nominale druk 1 1,6 MPa
2 2,5 MPa
3 4,0 MPa
4 6,3 MPa
5 16 MPa
6 25 MPa
7 40 MPa
Verbindingstype G Invoegtype
R Met schroefdraad afgedicht type met schroefdraad
F Geflensd Type
J Klemtype (wafel).
K Snelkoppelingstype
Nauwkeurigheid 1 0.2
2 0.5
3 1
Explosiebestendig 0 Niet-explosiebestendig
1 Explosiebestendig
Signaaluitgang 1 Puls
2 4 – 20mA
3 Met HART
Geïntegreerde voeding 1 Interne batterij
2 Batterij 24 VDC Dubbel selecteerbaar
3 Extern 24 VDC
