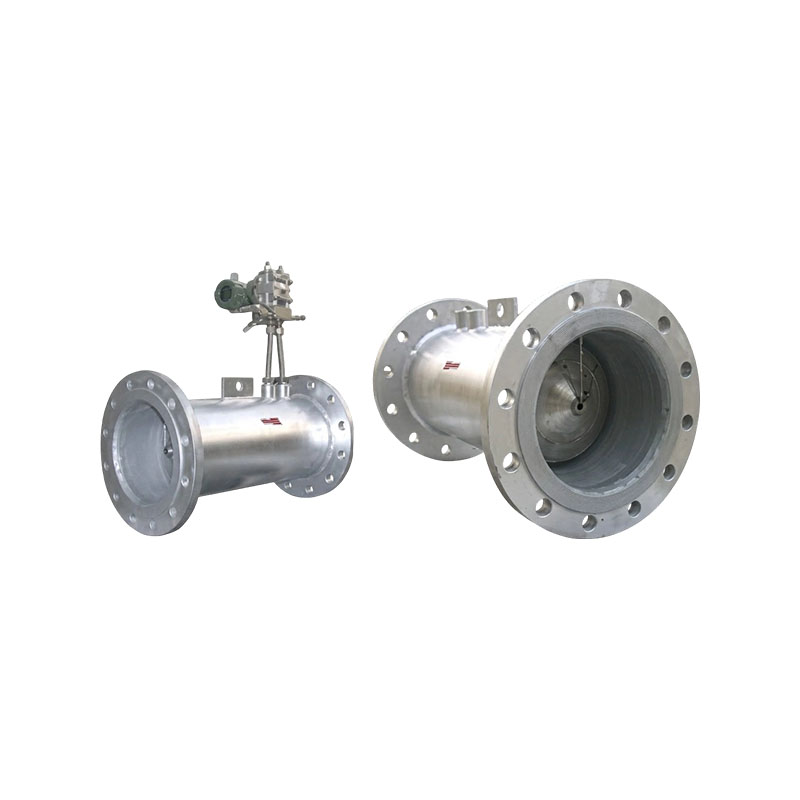

XG-V-serie flowmeters met V-vormige notch

De XG-V-serie V-notch-stroommeters zijn drukverschilinstrumenten die de vloeistofstroom in een leiding meten op basis van de wetten van behoud van massa en energie. Het maakt op innovatieve wijze gebruik van een V-vormige kegel die in het midden van de pijpleiding is opgehangen als smoorelement, wat de unieke voordelen heeft van zelfrectificatie en zelfreiniging. Het is een nieuw type instrument met een breed scala aan toepassingen.

Producteigenschappen:
1. De zelfreinigende functie van de XG-V kegeldebietmeter vertraagt de stroomsnelheid in het midden van de pijpleiding en versnelt de stroomsnelheid nabij de pijpwand wanneer de vloeistof door de V-vormige kegel stroomt, waardoor het moeilijk wordt voor vuil om zich op het smoorelement af te zetten, wat gunstig is voor nauwkeurige en stabiele metingen.
2. De XG-V kegeldebietmeter heeft een zelfrectificatiefunctie. De V-vormige kegel, die de stroomsnelheid in het midden van de pijpleiding kan vertragen en de stroomsnelheid nabij de pijpwand kan versnellen, verbetert effectief de verdeling van de vloeistofstroomsnelheid, bereikt zelfrectificatie en verkort de lengte van de voorste en achterste rechte pijpen aanzienlijk. Zolang het de voorkant 0-3DN en de achterkant 0-1DN bereikt, kan het worden gebruikt.
3. Goede slijtvastheid, goede stabiliteit op lange termijn en hoge herhaalbaarheid van de metingen.
4. De speciale structuur heeft een laag drukverlies, met een drukverlies variërend van 1/3 tot 1/5 van de openingsplaat. De bereikverhouding bedraagt ​​10:1 (speciaal tot 30:1).
5. De speciale structuur is geschikt voor het meten van lage statische druk en laag debiet.
6. Door de unieke structuur van de conische flowmeter wordt deze in veel gevallen vaak als mixer gebruikt.
7. Geschikt voor werktemperaturen tot 850 ° C en drukken tot 42 MPa. Als er speciale materialen worden gebruikt, is het bereik nog groter.
8. Voor het gemak van de gebruikers heeft de XG-V-kegelstroommeter van ons bedrijf zowel geïntegreerde als gesplitste structuren.
9. Het gepatenteerde plug-in XG-V-kegelstroommetersysteem van ons bedrijf lost het probleem op van de hoge kosten van het gebruik van V-kegelsensoren voor grote diameters, behoudt de voordelen van V-kegelmeting, breidt het toepassingsgebied van V-kegelstroommeters aanzienlijk uit, en lost het probleem op van een klein drukverschil in pijpleidingen met grote diameter, wat meten lastig maakt. Heeft een goede economie, tijdigheid en stabiliteit.
10. De intelligente geïntegreerde V-conus-flowmeter maakt gebruik van een geavanceerd circuitontwerp, krachtige functies, een laag stroomverbruik, een groot LCD-scherm voor stroominformatie en een geavanceerd intern geheugen om de gegevensbeveiliging te garanderen.
11. Het geïntegreerde V-conus flowmetersysteem kan worden gevoed door batterijen en externe 24VDC, voert 4-20 mA- en pulssignalen uit en beschikt over het HART-protocol.

Belangrijkste verkoopargumenten:
1. Vereisten voor korte rechte pijpsecties: Uitgerust met stromingsveldrectificatie-effect, zijn alleen 0-3D stroomopwaartse en 0-1D stroomafwaartse rechte pijpsecties nodig. Het kan ook worden geïnstalleerd en gebruikt voor renovatie ter plaatse en voor smalle pijpleidingen, waardoor de bouwkosten worden verlaagd.
2. Geschikt voor vuile en complexe media: de ringvormige smoorstructuur heeft een zelfblazend en zelfreinigend effect, waardoor stof zich moeilijk kan ophopen en blokkeren. Het kan gas-, vloeistof- en stoommedia meten die onzuiverheden bevatten, gevoelig zijn voor aanslag en een hoge viscositeit hebben.
3. Stabiele en betrouwbare meting: geen bewegende delen, goede herhaalbaarheid, slijtvastheid, kleine nauwkeurigheidsverzwakking op de lange termijn, stabiele meting onder hoge en lage debietomstandigheden, breed bereikverhouding.
4. Klein drukverlies: Vergeleken met smoorkleppen met openingen heeft het een lager drukverlies, bespaart het systeemenergieverbruik en is het geschikt voor grote buisdiameters en continue ononderbroken productieomstandigheden.

Toepassingsindustrie:
1. Aardolie- en aardgasindustrie: procesmeting en handelsafwikkeling van ruwe olie, geraffineerde olie, aardgas en olie- en gasmedia die onzuiverheden bevatten.
2. Chemische en petrochemische industrie: stromingsmonitoring van procesgassen, stoom, corrosieve media, slurries en gemakkelijk kristalliseerbare vloeistoffen.
3. Elektrische energie- en thermische energie-industrie: stroommeting van ketelstoom, voedingswater, condensaat, gas, rookgas, enz., In thermische energiecentrales en gecentraliseerde verwarmingsprojecten.
4. Metallurgische industrie: stroomdetectie van industriële media zoals hoogovengas, cokesovengas, circulerend water, perslucht en slurry.
