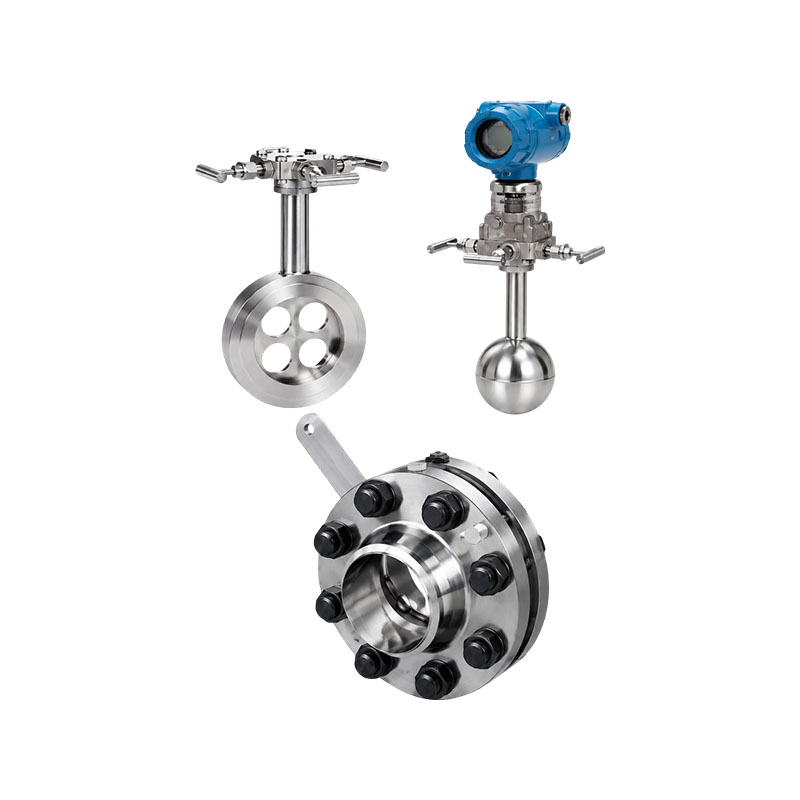

XG-PHL-type gebalanceerde debietmeter

De gebalanceerde debietmeter van het XG-PHL-type heeft het traditionele smoorapparaat aanzienlijk verbeterd en heeft belangrijke kenmerken van gebalanceerde rectificatie. Traditionele smoorapparaten hebben slechts één stroomopening, waardoor de vloeistof na het smoren zijn ideale stroom verliest, waardoor de voordelen van drukverschilstroommeters niet volledig worden benut. Gebalanceerde flowmeters zijn van toepassing op vrijwel alle vloeistofmetingen en vertegenwoordigen een revolutie in de vloeistofmeettechnologie. Momenteel worden gebalanceerde debietmeters op grote schaal gebruikt in industrieën zoals de aardolie-, chemische, metallurgische, energie-, aardgas- en waterbehandeling.

Werkingsprincipe:
Een gebalanceerde flowmeter is een revolutionaire drukverschildebietmeter die volgens hetzelfde principe werkt als andere drukverschildebietmeters, gebaseerd op het energieconversieprincipe in afgedichte pijpleidingen; onder ideale vloeistofomstandigheden is het debiet in een pijpleiding evenredig met de vierkantswortel van het drukverschil. Het debiet in de pijpleiding kan worden berekend op basis van de Bernoulli-vergelijking door de verschildrukwaarde te meten. De gebalanceerde flowsensor is een poreuze schijf-smoorgelijkrichter die op de dwarsdoorsnede van de pijpleiding is geïnstalleerd, waarbij de grootte en verdeling van elk gat is aangepast op basis van speciale formules en testgegevens, ook wel het openingsnummer genoemd. Wanneer de vloeistof door de functionele gaten van de schijf stroomt, wordt deze in balans en gecorrigeerd; de vortex zal worden geminimaliseerd en er zal een bij benadering ideale vloeistof worden gevormd. Via het drukmeetapparaat kan een stabiel drukverschilsignaal worden verkregen en kunnen het volumedebiet en het massadebiet worden berekend volgens de Bernoulli-vergelijking.

Producteigenschappen:
1. Hoge lineariteit en goede herhaalbaarheid. De gebalanceerde flowsensor heeft een symmetrische poreuze structuur, die het stromingsveld in evenwicht kan brengen en wervelstromen, trillingen en signaalruis kan verminderen. De stabiliteit van het stromingsveld is aanzienlijk verbeterd en de lineariteit is 5-10 keer hoger dan die van de openingsplaat. De herhaalbaarheid wordt met 54% verhoogd, oftewel 0,15%. Vanwege zijn uitgebreide prestaties behoort de gebalanceerde flowmeter tot de high-end flowmetercategorie.
5: Wanneer de bereikverhouding 1 is, kan de lineariteit ± 0,3% bereiken;
7: Wanneer de bereikverhouding 1 is, kan de lineariteit ±0,5% bereiken.
10: Wanneer de bereikverhouding 1 is, kan de lineariteit ± 1,0% bereiken.
2. Lage eisen aan rechte buisstukken. Vanwege het stabiele stromingsveld en de tweemaal zo snelle snelheid van drukherstel in vergelijking met doorstroomplaten, verminderen gebalanceerde stromingssensoren de vereisten voor rechte pijpsecties aanzienlijk. De voorste en achterste rechte pijpsecties zijn over het algemeen 3D en 1D, met een minimale lengte van minder dan 0,5D, waardoor een groot aantal rechte pijpsecties wordt geëlimineerd, vooral die gemaakt van speciale en dure materialen.
3. Verminder permanent drukverlies. Het poreuze, symmetrische, uitgebalanceerde ontwerp vermindert turbulente schuifkrachten en vortexvorming, vermindert kinetisch energieverlies en vermindert permanent drukverlies met 2,5 keer vergeleken met meetplaten onder dezelfde meetomstandigheden, waardoor aanzienlijke operationele energiekosten worden bespaard. Het is een energiebesparend instrument dat de moeite waard is om uitgebreid te promoten.
4. Bestand tegen vuil en niet gemakkelijk verstopt. Het poreuze, symmetrische balansontwerp vermindert de vorming van turbulente schuifkrachten en wervels, waardoor de vorming van dode zones aanzienlijk wordt verminderd, de vlotte doorgang van vuile media door meerdere gaten wordt gegarandeerd en de kans op verstopping van vloeistofgaten wordt verkleind.        5. Kan de openingsplaat direct vervangen. Het heeft dezelfde gebruiksmethode en hetzelfde uiterlijk als de openingsplaat, zodat het direct kan worden vervangen zonder enige wijziging in leidingen of gerelateerde instrumenten. Het is zeer geschikt voor de energiemeting EMS-transformatie van de hele installatie om de openingsplaat te vervangen door een gebalanceerde flowmeter.
6. Groot debietmeetbereik. Breng volgens de experimentele resultaten de prestaties van de debietmeter zo in evenwicht dat het debiet kan variëren van minimaal tot supersonisch, met een minimaal Reynoldsgetal van minder dan 200 en een maximaal Reynoldsgetal van meer dan 107; De bètawaarde kan worden geselecteerd van 0,5 tot 0,90.
7. Stabiliteit op lange termijn is goed. Door de aanzienlijke vermindering van de turbulente schuifkracht wordt de directe wrijving tussen het medium en het smoorelement sterk verminderd en blijft de β-waarde lange tijd onveranderd. Het gehele instrument heeft geen bewegende delen, waardoor het langdurig stabiel kan blijven.
8. Kan media op hoge temperatuur en hoge druk meten. Net als openingsplaten en andere smoorinrichtingen zijn de werktemperatuur en -druk afhankelijk van het materiaal en de kwaliteit van de pijpleiding en flens. De werktemperatuur kan 850 ° C bereiken en de werkdruk kan 42 MPa bereiken.
9. Kan onzuiverheden meten in complexe werkomstandigheden. Vanwege het unieke structurele ontwerp heeft het speciale prestaties en kan het gas-vloeistof tweefasig, verschillende gemengde gassen (zoals gas, biogas, kolengas, enz.), verschillende lagetemperatuurgassen (zoals LNG, vloeibare stikstof, vloeibare zuurstof, vloeibare waterstof, vloeibaar chloor, vloeibaar ethyleen, vloeibaar petroleumgas, enz.), gas-vloeistof tweefasige media (zoals vocht), slurry, meerfasige waterstroom, trillende waterstroom, elektromagnetische interferentiemedia en bidirectionele stroming uitvoeren (omdat de balansflowmeter aan beide zijden volledig symmetrisch is).

Toepassingsindustrie:
1. Petrochemische industrie: meting van vloeistof-, gas- en stoomdebieten
2. Thermisch vermogen: meting van ketelstoom, circulerend water en gas
3. Metallurgie: hoogovengas, koelwater, procesgas
4. Waterbehandeling: industrieel afvalwater, zuiver water, perslucht
