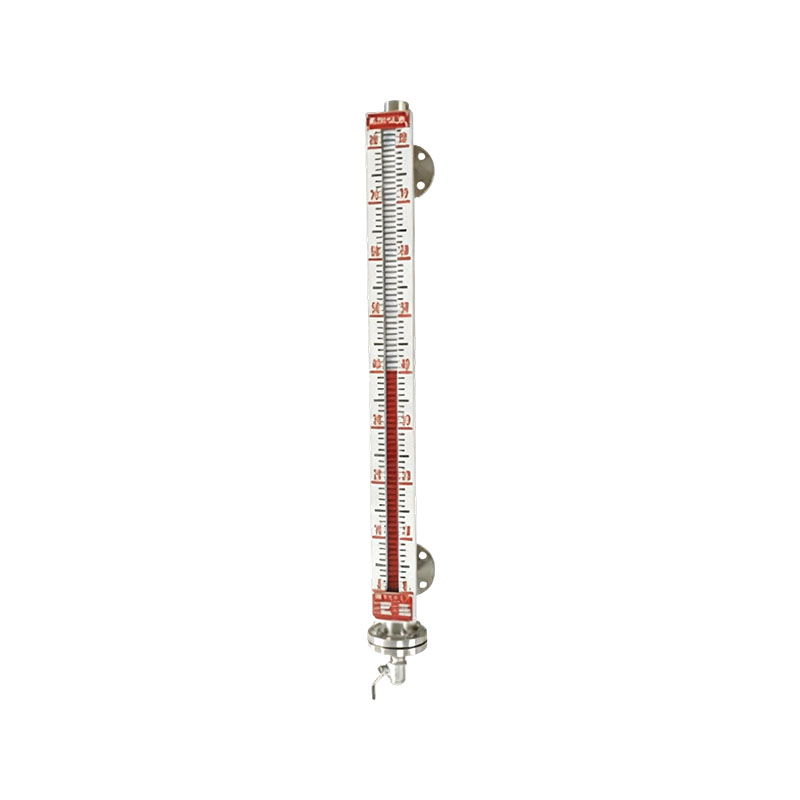

Magnetische niveaumeter uit de XG/JYZX-serie

Magnetische niveaumeter uit de XG/JYZX-serie, ook wel magnetische flip-kolom of magnetische flip-plate genoemd. Een magnetische vlotterniveaumeter kan het vloeistofniveau veilig en betrouwbaar meten onder hoge temperaturen, hoge druk, hoge viscositeit en sterke corrosieomstandigheden. De uitlezing is intuïtief, het display is opvallend en het meetbereik is groot. Uitgerust met microschakelaars en externe zenders voor het vloeistofniveau, kan het boven- en ondergrensalarmen en controle van het vloeistofniveau (grens) bereiken, evenals detectie en controle op afstand. De producten uit de serie magnetische vloeistofniveaumeters worden veel gebruikt voor het meten en regelen van het vloeistofniveau in verschillende industrieën, zoals energie, aardolie, chemie, metallurgie, milieubescherming, medicijnen, voedsel, enz. De magnetische vlotter-flipkolom-niveaumeter uit de XG / JYZX-serie is verbonden met de container via een zijflens, zodat de veranderingen in de vloeistof in de niveaumeter feitelijk consistent zijn met de veranderingen in het vloeistofniveau in de container. De cilindrische vlotter in de niveaumeterkamer en de magnetische flipplate en schakelaar buiten de niveaumeter zijn eigenlijk een reeks magnetische systemen. De cilindrische vlotter beïnvloedt de flipkolom in de flipplate en de magnetische componenten in de schakelaar via een magnetisch veld, waardoor de veranderingen in het vloeistofniveau lineair worden weergegeven.
De flipping-kolom van de magnetische flipping-plaat is uitgerust met klein kolomvormig magnetisch staal en alle flipping-kolommen zijn gelijkmatig geplaatst in aluminium sleuven met een radiale afstand van 10 mm. De helft van de omklapbare kolommen is wit en de andere helft is rood. Wanneer het vloeistofniveau in de niveaumeter stijgt en daalt, beweegt de vlotter dienovereenkomstig, en het magnetische straalveld van de permanente magneet die op de bovenkant is geïnstalleerd, drijft de magnetische flipkolom van de naar buiten draaiende plaat aan om 180 ° te roteren. Wanneer het vloeistofniveau stijgt, verandert het van wit naar rood. Omgekeerd, wanneer het vloeistofniveau daalt, verandert de omdraaiende kolom van rood in wit. Op deze manier kan de kantelkolom de veranderingen in het vloeistofniveau in de container weerspiegelen zonder dat er een stroomvoorziening nodig is. Het biedt een veilige en betrouwbare manier en methode voor het detecteren van het vloeistofniveau van ontvlambare, explosieve en giftige media door vloeibare media volledig te isoleren van meetindicatoren.
UQZ vloeistofniveausensor wordt gebruikt om het vloeistofniveau te meten en signalen te verzenden samen met magnetische vlotterniveaumeters uit de JYZK-serie. Het weerstandssignaal dat overeenkomt met het vloeistofniveau wordt door de zender omgezet in een standaard stroomsignaal.
De magnetische schakelaar uit de UK-serie is onderverdeeld in gewone magnetische schakelaars en bidirectionele magnetische schakelaars, en wordt gebruikt in combinatie met de magnetische vlotterniveaumeter uit de XG/JJZK-waterserie.

Producteigenschappen:
1. De structuur is eenvoudig, stevig en betrouwbaar en vereist geen speciaal onderhoud.
2. Het vloeibare medium en de meetindicator zijn volledig geïsoleerd.
3. Het kan het vloeistofniveau van corrosieve, brandbare, giftige, geagiteerde en verontreinigde vloeistoffen meten en aangeven, en is geschikt voor omgevingen met hoge temperaturen en hoge druk.
4. Magnetische flip-kolomweergave; geen externe voeding nodig. De meetresultaten kunnen op afstand via het circuit worden verzonden, waardoor bediening en detectie op afstand mogelijk is.
5. Naast het basistype zijn er verschillende vormen van vloeistofniveaumeters, zoals hogetemperatuur- en lagedruktype, hogetemperatuur- en hogedruktype, manteltype, aan de bovenkant gemonteerd type, anticorrosief type, vloeibaar-gastype, vorstbestendig type, enz. Toepassingsindustrie:
1. Petrochemische industrie: diverse opslagtanks, reactoren, buffertanks en torens die worden gebruikt voor het monitoren van vloeistofniveaus en grensposities.
2. Waterbehandeling en milieubescherming: meting van vloeistofniveaus in doseertanks, afvalwateropslagtanks, circulerende watertanks en opslagtanks voor gezuiverd water.
3. Thermische en elektrische energie: monitoring van vloeistofniveaus in warmwatertanks, zuurstofarme watertanks, warmtewisselaars en containers voor hulpapparatuur.
4. Lichte industrie, voedingsmiddelen en farmaceutische producten: vloeistofniveaudetectie voor ingrediëntentanks, fermentatietanks, kooktanks en opslagtanks voor grondstoffen.
