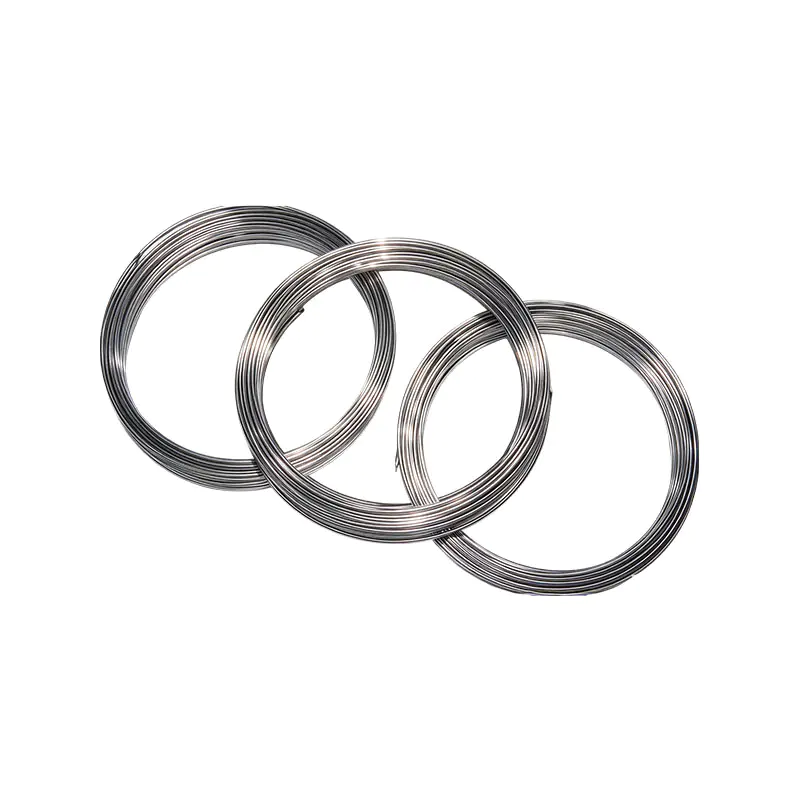

Gepantserde thermokoppelkabel

Gepantserde thermokoppelkabel, algemeen bekend als gepantserde draad of, internationaal, als een thermokoppelkabel met anorganische isolatie, is een stevig geheel gemaakt van een roestvrijstalen beschermbuis, magnesiumoxide-isolatiepoeder en thermokoppeldraadmateriaal, gecombineerd en verdicht in een vorm. Het heeft de voordelen van drukweerstand, aardbevingsbestendigheid, flexibiliteit, miniaturisatie en snelle thermische responstijd. Het is het kernmateriaal voor de productie van gepantserde thermokoppels.

Productvoordelen:
1. Gevoelige thermische respons en breed temperatuurmeetbereik
Kleine thermische traagheid, hoge temperatuurdetectiesnelheid, kan hoge en lage temperatuurbereiken bestrijken, stabiele thermo-elektrische potentiële output, en kan snel temperatuurveranderingen in werkomstandigheden vastleggen.
2. Hoge mechanische sterkte, buigzaam en eenvoudig te installeren
De metalen gepantserde schaal is bestand tegen trillingen en schokken en kan matig buigen, waardoor deze geschikt is voor kleine apparatuurruimtes en complexe bedradingsinstallaties ter plaatse.
3. Goede beschermende afdichting en sterk aanpassingsvermogen aan de omgeving
De minerale isolatiestructuur is dicht, vochtbestendig, stofdicht en anti-oxidatie, met betrouwbare isolatieprestaties en kan lange tijd functioneren in zware industriële omgevingen zoals stof en hoge temperaturen.

Belangrijkste verkoopargumenten:
1. Groot temperatuurmeetbereik en snelle reactiesnelheid
Kleine thermische traagheid, gevoelige temperatuurmeting, geschikt voor het meten van zowel hoge als lage temperaturen, stabiele thermo-elektrische potentiële output en realtime feedback van temperatuurveranderingen ter plaatse.
2. Flexibel en trillingsbestendig, met een sterk aanpassingsvermogen bij de installatie
Het pantserlichaam is buigbaar, bestand tegen schokken en trillingen, en kan gemakkelijk worden gelegd in kleine apparatuurruimten en complexe pijpleidinglocaties.
3. Dichte isolatiebescherming, hoge duurzaamheid
De minerale isolatiestructuur heeft goede afdichtingsprestaties, vocht- en stofbestendigheid, oxidatieweerstand en is bestand tegen zware industriële omgevingen, waardoor de kans op falen wordt verminderd en de levensduur wordt verlengd.

Neem contact met ons op
VOORV：Geen vorig artikelVOLGENDE：Gepantserde thermistorkabel
Veelgestelde vragen Prestatiespecificaties

Vraag 1: Wat is de minimale buigradiusvereiste voor gepantserde thermokoppelkabels?
A: Over het algemeen mag de buigradius niet minder zijn dan 5-7 maal de buitendiameter van het pantser. De hot-end-sonde mag niet zoveel mogelijk worden gebogen om interne draadbreuk te voorkomen en de temperatuurmeting te beïnvloeden.

Vraag 2: Kunnen gepantserde thermokoppels media met hoge temperaturen rechtstreeks meten?
A: De bovengrens van de temperatuurmeting is afhankelijk van het omhulselmateriaal en de schaal van het thermokoppel, en verschillende modellen hebben verschillende temperatuurbestendigheid; Bij ultrahoge temperaturen is het noodzakelijk om de specificaties en parameters te verifiëren. Het overschrijden van het bereik zal veroudering en schade versnellen.

Vraag 3: Wat zijn de redenen voor het springen van het temperatuurmeetsignaal en onnauwkeurige waarden?
A: Veelvoorkomende oorzaken zijn elektromagnetische interferentie, slecht bedradingscontact en schade aan de isolatielaag veroorzaakt door vocht. Het wordt aanbevolen om een ​​afgeschermd type te gebruiken voor interferentieomgevingen, met eenpuntsaarding van de afschermingslaag, en om de dichtheid van de bedradingsklemmen te controleren.

Vraag 4: Kunnen gepantserde thermokoppelkabels worden verlengd en gesplitst voor gebruik?
A: Het wordt niet aanbevolen om rechtstreeks verbinding te maken en naar wens uit te breiden. Voor verlenging moeten compensatiedraden met hetzelfde divisienummer worden gebruikt; Het mengen van gewone draden zal extra verwarmingspotentieel genereren, wat aanzienlijke meetfouten veroorzaakt.

1.1 De productnaam, het model, het schaalnummer, het materiaal van de buitenste buis en de bedrijfstemperatuur worden weergegeven in Tabel 1-1.

Productnaam Model Thermokoppeltype Materiaal buitenmantel Buitendiameter (mm) Maximale bedrijfstemperatuur. (°C)
Gepantserde Chromel-Nisil thermokoppelkabel
Gepantserde Chromel-Nisil-Mg thermokoppelkabel 		K.K
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1,0 500
1,5; 2.0 800
3,0; 4,0; 4,5; 5,0 900
6,0; 8,0 1100
Gepantserde Chromel-Nisil thermokoppelkabel
Gepantserde Chromel-Nisil-Mg thermokoppelkabel 		K.K
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1,0 400
1,5; 2.0 600
3,0; 4,0; 4,5; 5,0 800
6,0; 8,0 800
Gepantserde Chromel-Constantan thermokoppelkabel KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 400
1,5; 2.0 500
3,0; 4,0; 4,5; 5,0 600
6,0; 8,0 800
Gepantserde ijzer-Constantan thermokoppelkabel KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 300
1,5; 2.0 400
3,0; 4,0; 4,5; 5,0 500
6,0; 8,0 750
Gepantserde koper-constantaan-thermokoppelkabel K.T T 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 200
1,5; 2.0; 3.0
4,0; 4,5; 5,0 		300
300
6,0; 8,0 400
Gepantserde PtRh10-Pt-thermokoppelkabel KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1.5 800
2,0; 3.0 900
Gepantserde PtRh13-Pt-thermokoppelkabel KR R 4,0; 4.5 1000
5,0; 6,0; 8,0 1100
Gepantserde PtRh30–PtRh6-thermokoppelkabel KB B GH3030, GH3039, 25Cr–20Ni 4,0; 4.5 1100
5,0; 6,0; 8,0 1200


Let op: Producten van andere materialen en met afwijkende buitendiameters kunnen in overleg tussen leverancier en klant geleverd worden.
1.2 Productnormen
1.2.1 Met basismetaal gepantserde thermokoppelkabels voldoen aan JB/T8205-1999 en GB/T18404-2001
1.2.2 Met edelmetaal gepantserde thermokoppelkabels voldoen aan JB/T 8909-1999
1.2.3 Gepantserde Pt-Rh 30–Pt-Rh 8 thermokoppelkabels voldoen aan QB/T 2405-2004

1.3 Methode voor het aanwijzen van gepantserde thermokoppelkabelmodellen:

K.K 4 G30 φ5.0 I GB/T18404-2001
K.K Model (K.K.KN, KEKJK.TKS, KR, KB)
4 Aantal kabels: Niet gespecificeerd voor tweeaderig; vierkernig wordt aangegeven met "4"
G30 Materiaal beschermbuis: 1Cr18Ni9Ti wordt aangegeven met "B"
GH3039 wordt aangeduid met “G39”
GH3030 wordt aangeduid met “G30”
25Cr-20Ni wordt aangeduid met “2520”
316L, 304
φ5,0 Buitendiameter kabel (Φ0,5–8,0 mm)
I Tolerantieklasse (Klasse I, II, III)
GB/T18404 Standaard nummer
2001 Standaard jaar

1.4 Productafmetingen en toegestane afwijkingen moeten voldoen aan Tabel 1-2.

Buitendiameter en tolerantie (mm) K.K / KN / KE / KJ / KT KS/KR/KB
Min. Wanddikte (mm) Min. Thermokoppeldraad Dia. (mm) Min. Isolatielaagdikte (mm) Min. Wanddikte (mm) Min. Thermokoppeldraad Dia. (mm) Minimale draaddiameter Thermoelement (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5±0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Opmerking: Kleine aanpassingen aan de buiswanddikte, de diameter van de thermokoppeldraad en de isolatiedikte zijn toegestaan voor meeraderige of enkeladerige gepantserde thermokoppelkabels.

1.4 Karakteristieken en toleranties van thermokoppels
Voor gepantserde thermokoppels vervaardigd uit gepantserde thermokoppelkabels van verschillende modellen, wanneer de referentieverbinding 0 °C is, moet het thermo-elektrische potentieel voldoen aan GB/T 16839.1-1997, “Thermokoppels – Deel 1: Kalibratietabellen”, en de toleranties voor verschillende kwaliteiten moeten voldoen aan de bepalingen van Tabellen 1–3.

Categorie Tolerantie klasse Model Typ Tolerantie (°C) Temperatuurbereik (°C)
Gepantserde thermokoppelkabel van basismetaal I K.K K ±1,5 °C of ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
K.T T ±0,5 °C of ±0,4 %t −40 ~ 350
II K.K K ±2,5 °C of ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
K.T T ±1,0 °C of ±0,75 %t −40 ~ 400
III K.K K ±2,5 °C of ±1,5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
K.T T ±1,0 °C of ±1,5 %t −200 ~ 40
Edelmetaal gepantserde thermokoppelkabel II KS S ±1,5 °C of ±0,25 %t 300 ~ 1100
KR R 300 ~ 1100
pt KS S ±3,0 °C of ±0,5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25 %t 600 ~ 1200
III KB B ±4,0 °C of ±0,5 %t 600 ~ 1200

Opmerking: t = absolute waarde van de gemeten temperatuur (°C); "pt" geeft het standaard (gewone) cijfer aan.

1.5 Isolatieweerstand
De isolatieweerstand moet worden gemeten tussen paardraden en tussen paardraden en de buitenmantel. Voor kabels met een buitendiameter <1,5 mm bedraagt ​​de aangelegde spanning 75-25 V DC; voor kabels met een buitendiameter >1,5 mm moet de aangelegde spanning 500-50 V DC bedragen. De isolatieweerstand per meter bij kamertemperatuur en bij verhoogde temperaturen moet voldoen aan de bepalingen van Tabel 1-4.

Testomgeving Modellen Min. Lengte meten (m) Testtemperatuur (°C) Min. Isolatieweerstand (MΩ/m)
Kamertemp. K.K, KE, KJ, KT, KN, KS, KR, KB 1 25±15 1000
Hoge temperatuur K.K, KN, KE, KJ, KS, KR, KB 0.5 500±15 5
Hoge temperatuur K.T 0.5 300±15 500

Opmerking: De isolatiematerialen van gepantserde thermokoppels en gepantserde thermokoppelkabels hebben een beperkte elektrische geleidbaarheid; de isolatieweerstand neemt af naarmate de kabellengte toeneemt. De geleidbaarheid per lengte-eenheid wordt aangegeven met Sm’ (gelijk aan Q’·m’); voor kabels of thermokoppels langer dan 1 m wordt de isolatieweerstand uitgedrukt in ·m of MQ·m, waarbij de isolatieweerstand omgekeerd evenredig is met de lengte; voor die korter dan 1 m wordt dit uitgedrukt in MQ·m.
